Die elektrische Wanddruckleiste – nach Systemzeichnung als Sicherheitsprofil / push bar geführt – ist ein großflächiges Bedienelement für automatische Türanlagen und eignet sich insbesondere zur Anforderung der Türöffnung über die gesamte Leistenlänge sowie für den Austausch, die Reparatur und die Instandhaltung bestehender Türanlagen.

In Verbindung mit einer entsprechend angeschlossenen Türsteuerung kann die Leiste verwendet werden, um die Tür an beliebiger Stelle des Profils anzufordern. Die Funktion eignet sich beispielsweise für Situationen mit Betten-, Trolley- und Materialtransport, bei denen keine Hand frei ist und ein punktförmiger Taster nicht zuverlässig getroffen wird.

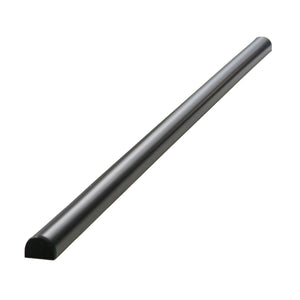

Das halbrunde Profil mit geschlossener Betätigungsoberfläche ermöglicht eine stoßfeste Ausführung, die zugleich die Wand im Anfahrbereich der Türöffnung schützt. Durch die glatte, fugenarme Oberfläche eignet sich die Leiste besonders für Bereiche mit hohen Anforderungen an Reinigung, Hygiene und mechanische Belastbarkeit.


Verwendungszweck

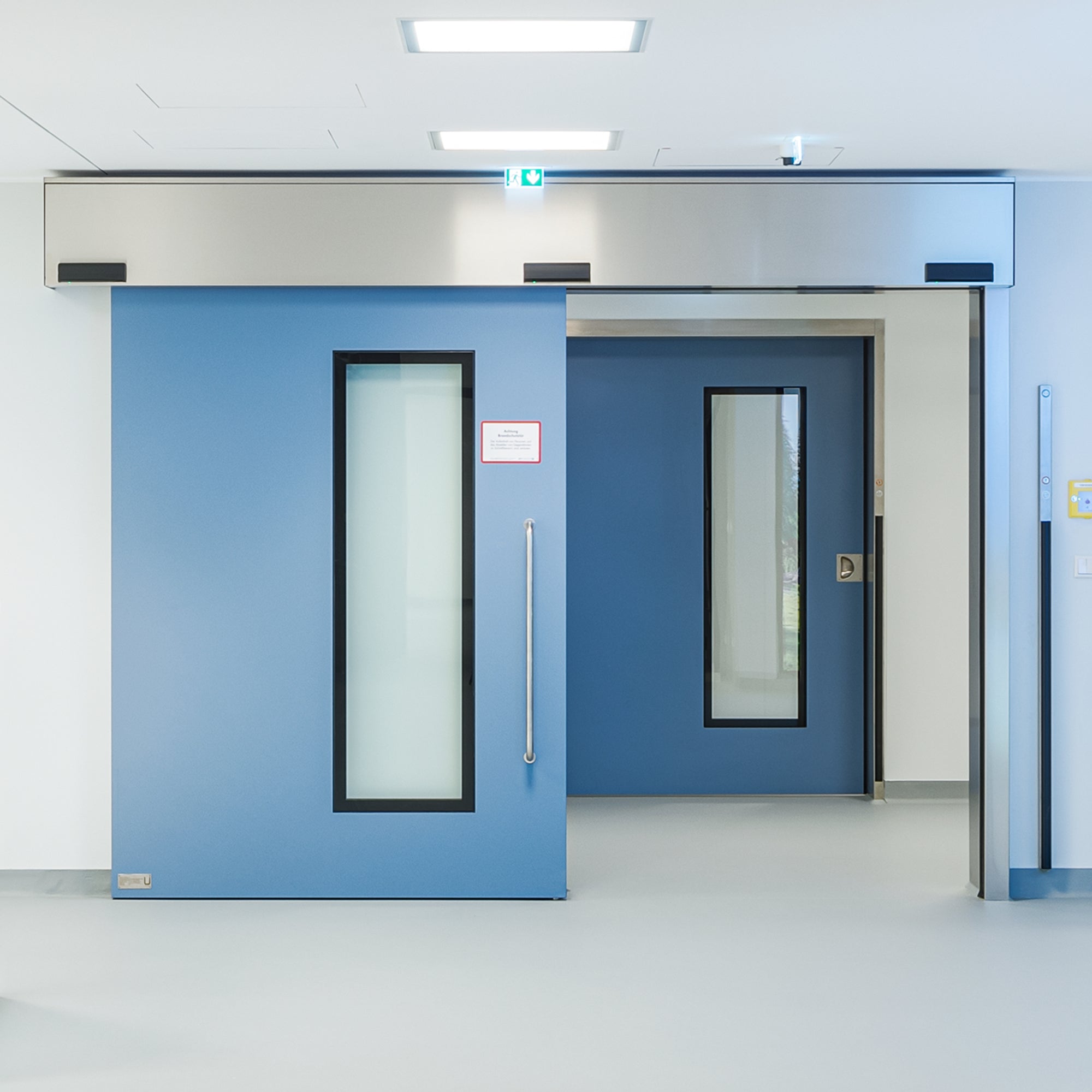

Die elektrische Wanddruckleiste dient als Impulsgeber für automatische Schiebe- und Drehtüranlagen.

Typische Anwendungen sind:

• Anforderung der Türöffnung ohne freie Hand
• Patienten- und Bettentransporte
• Material- und Gerätetransporte
• OP- und Funktionsbereiche
• Untersuchungs- und Behandlungsräume
• Krankenhaus- und Klinikflure
• Labor- und Forschungsbereiche
• Reinraum- und Hygienebereiche
• barrierefreie Bedienung automatischer Türen
• Nachrüstung und Ersatz an bestehenden Türanlagen

Die tatsächlich ausgelöste Funktion und die Art der Rückstellung sind abhängig von der angeschlossenen Türsteuerung und deren Konfiguration.


Eigenschaften und Vorteile

• großflächige Betätigung über die gesamte Leistenlänge
• Auslösung an beliebiger Stelle des Profils
• Bedienung mit Ellenbogen, Hüfte, Bettrahmen oder Wagenkante
• reduzierter Handkontakt mit dem Bedienelement
• halbrundes, stoßfestes Profil
• geschlossene, leicht zu reinigende Oberfläche
• zusätzlicher Wandschutz im Türbereich
• mit Anschlussleitung geliefert
• Standardlänge 1200 mm, Sonderlängen auf Maß
• geeignet für intensiv genutzte automatische Türanlagen
• geeignet für hygienisch anspruchsvolle Bereiche
• geeignet als Ersatz- und Servicekomponente


Technische Eigenschaften

• Schaltfunktion: Druckbetätigung über die Profillänge
• Standardlänge: 1200 mm

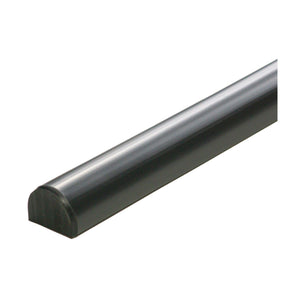

• Profilquerschnitt: halbrund, 34 mm (Radius R 17)
• Wandstärke: 2,45 mm
• Gewicht: 0,324 kg bei 1200 mm Länge

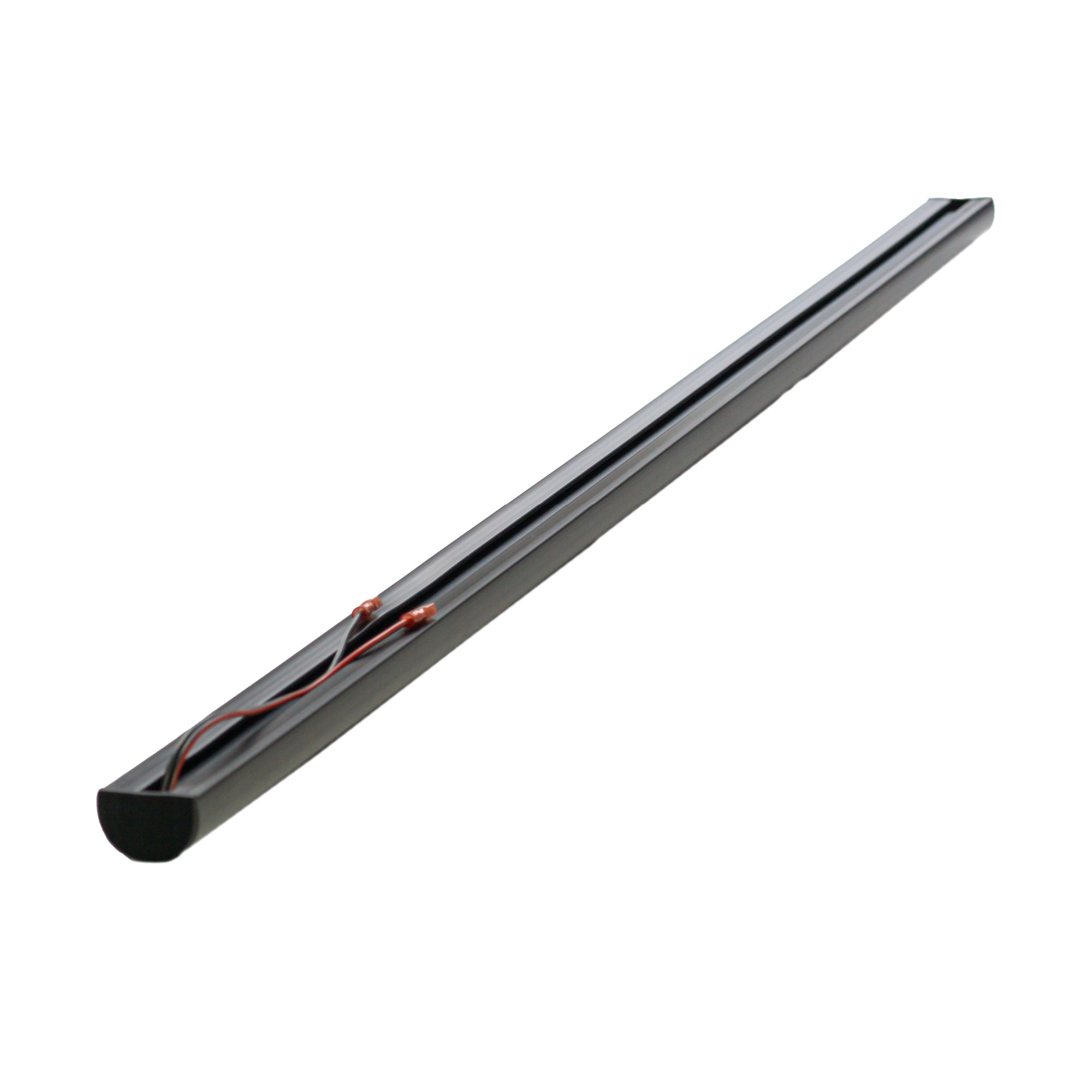

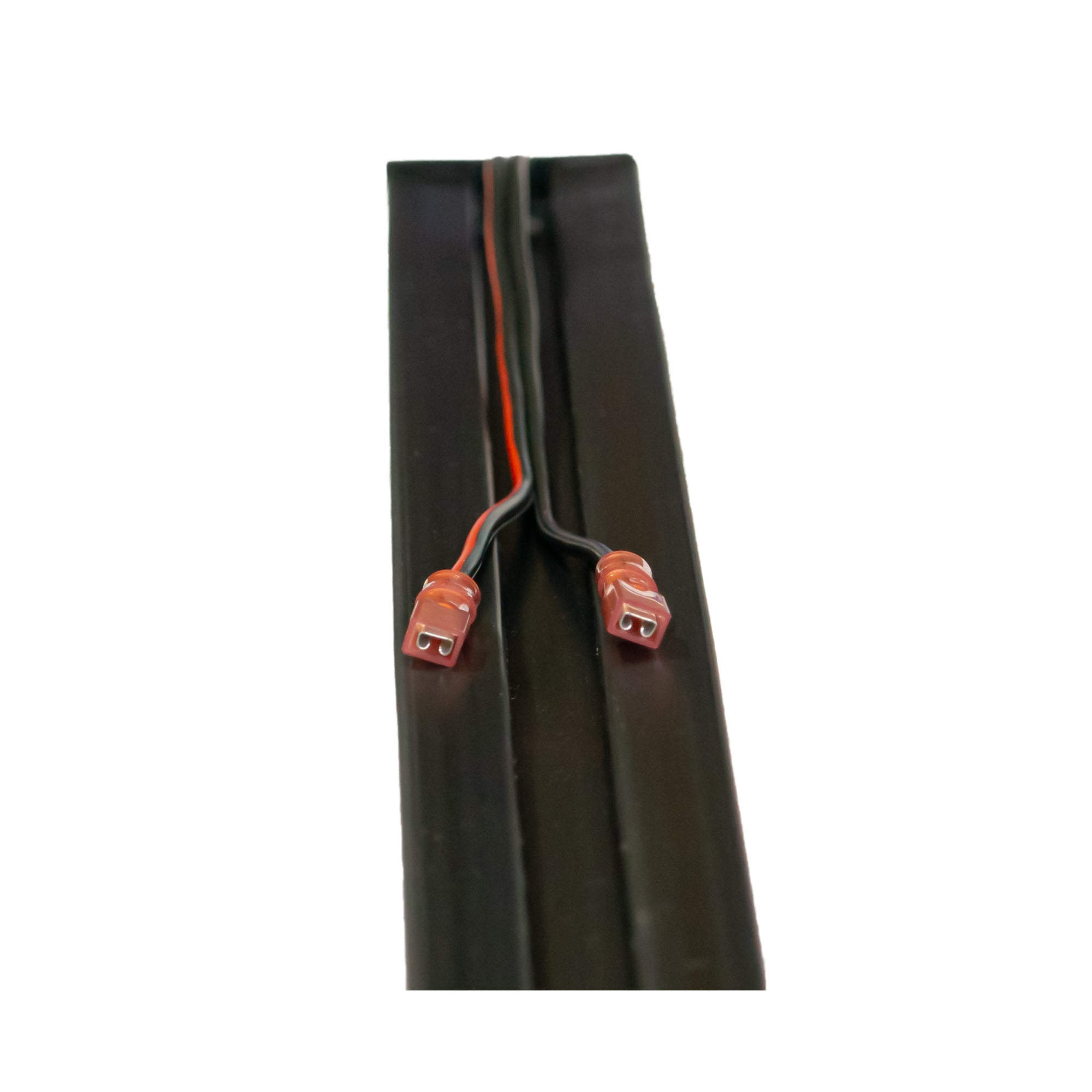

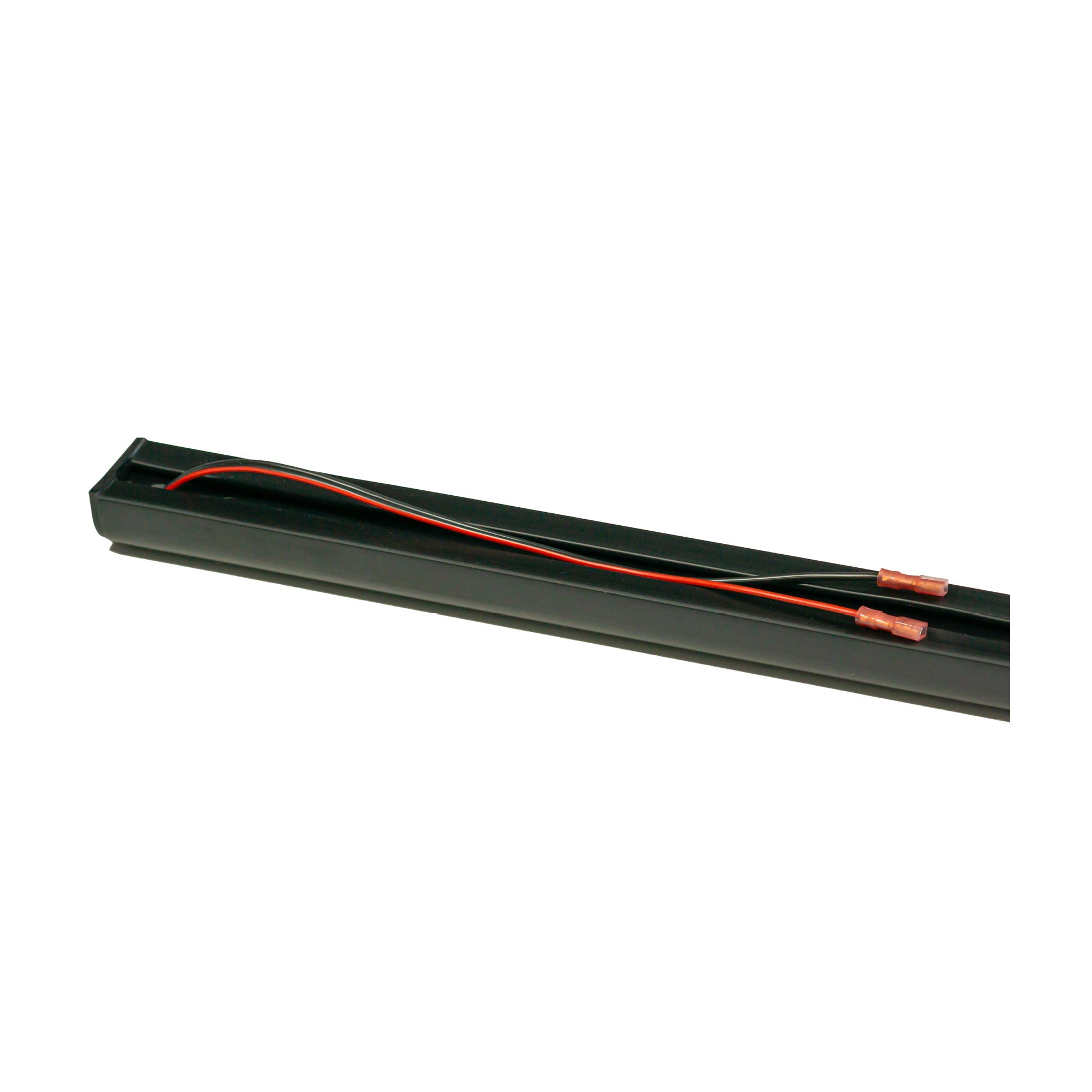

• Anschluss: mit Anschlussleitung
• Oberflächenbehandlung: keine
• Toleranzen: Längenmaße m (mittel), Winkelmaße c (grob), im Übrigen DIN ISO 2768-mK


Produktinformationen

Produkt: Wanddruckleiste elektrisch
Ausführung: Sicherheitsprofil mit Anschlussleitung, ohne Montagematerial
Standardlänge: 1200 mm
Sonderlängen: kürzer oder länger als 1200 mm, Fertigung auf Maß
Teilenummer: HBZ00620 (Länge Standard 1200 mm), HBZ00621 (Sonderlänge kürzer), HBZ00622 (Sonderlänge länger)
Einsatz: Bedienelement / Ersatzteil für automatische Türsysteme
Anwendung: Anforderung der Türöffnung an automatischen Schiebe- und Drehtüren

Hinweis: Die tatsächlich ausgelöste Funktion ist abhängig von der angeschlossenen Türsteuerung und deren Konfiguration. Vor der Bestellung sollte die Kompatibilität mit der vorhandenen Türsteuerung und Einbausituation geprüft werden.

Bei Wahl einer Sonderlänge: Bitte geben Sie die gewünschte Länge in Millimetern im Warenkorb unter Bestellanweisungen an.
