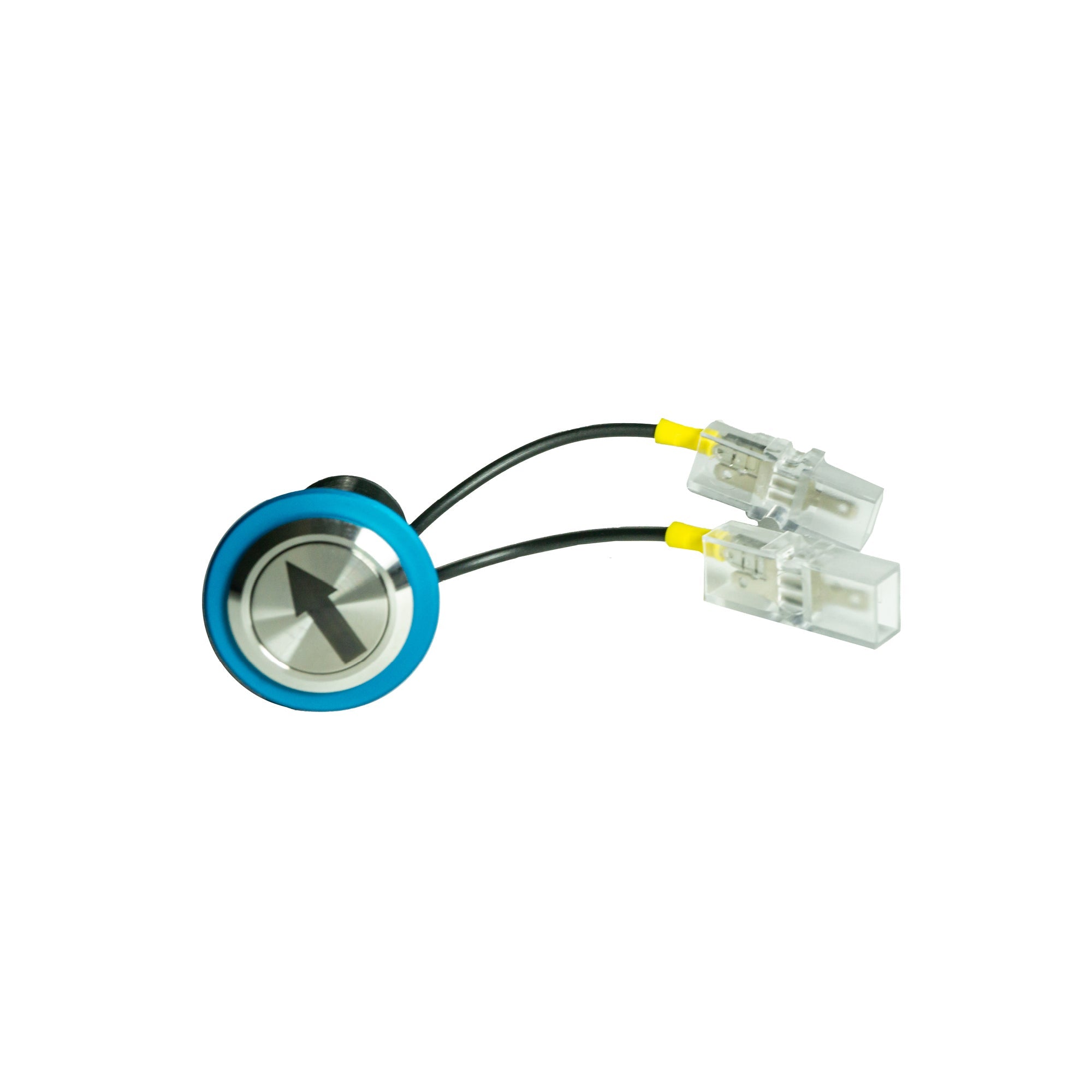

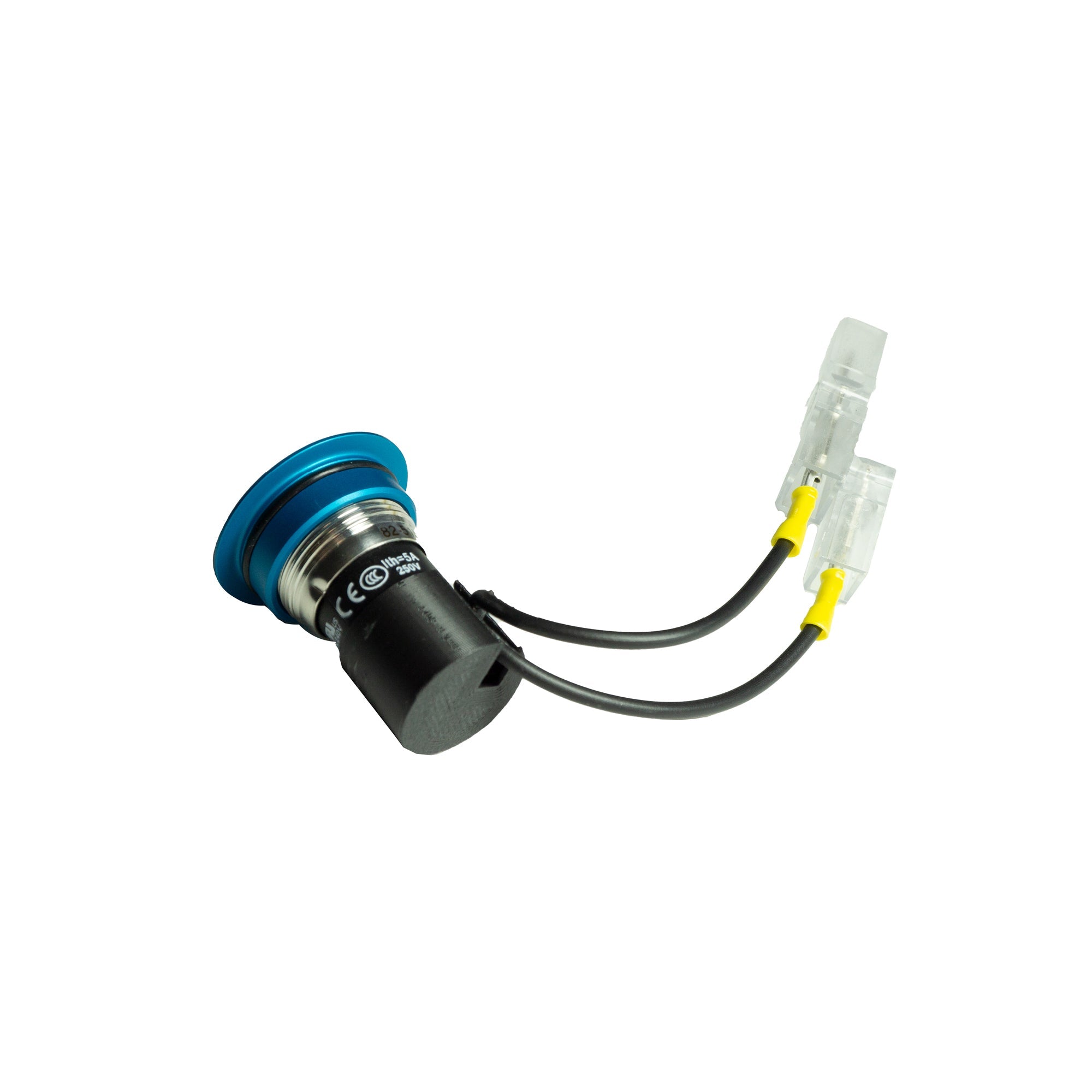

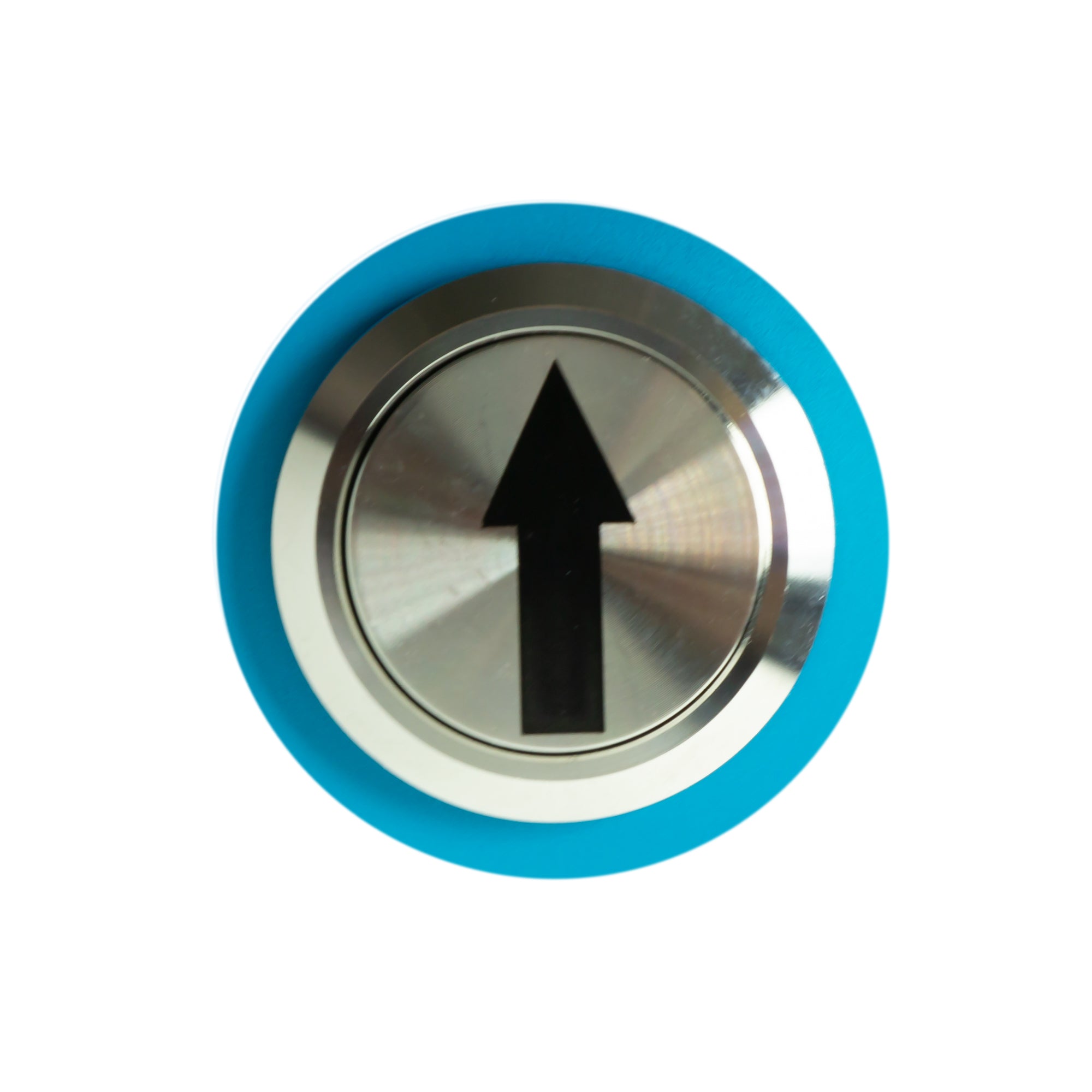

Der EAO Drucktaster mit blauem Pfeilsymbol ist eine kompakte und robuste Bedieneinheit zur Steuerung elektrisch betriebener Jalousien und Sichtschutzelemente in Türen und Verglasungen.

Die klare Gravur unterstützt eine intuitive Bedienung – insbesondere in Bereichen mit häufig genutzten Türfunktionen.

Der flache Taster verfügt über eine runde Edelstahlfront und eignet sich für den Einbau in Bedienfelder, Zargen und technische Einbauten. Mit der frontseitigen Schutzart IP65/IP67 ist er auch für anspruchsvolle Einsatzbedingungen ausgelegt. Die Drucktaste arbeitet als Impulstaster mit Sprungschaltelement.
_________________________________________

Funktion bei gasdichten Drehtüren

Der Taster „Pfeil auf/ab“ (ELE01907) dient bei der gasdichten Drehtür als Anforderungstaster. Durch Betätigung wird das Öffnen der Tür bei der bauseitigen Steuerung angefordert.

Die Steuerung prüft anschließend die hinterlegte Freigabelogik, beispielsweise Druckstufe, Schleusenlogik oder den Verriegelungszustand der gegenüberliegenden Tür. Erst wenn alle Bedingungen erfüllt sind, wird die Türverriegelung freigegeben. Der Taster wirkt dabei als Impulsgeber und entriegelt die Tür nicht unmittelbar.


Verwendungszweck

Bedienelement für elektrisch betriebene Jalousien in Türen und Verglasungssystemen.

Typische Anwendungen

• Steuerung integrierter Jalousien in Türen
• Jalousie AUF / AB
• Sichtschutz in Türen und Verglasungen
• automatische bzw. elektrisch betriebene Innenjalousien
• OP- und Funktionsbereiche
• Untersuchungs- und Behandlungsräume
• Intensiv- und Pflegebereiche
• Patientenzimmer
• Labor- und Forschungsbereiche
• Reinraum- und Hygienebereiche
• Türen mit integrierter Sichtschutzjalousie
• Healthcare- und Klinikbereiche


Die tatsächlich ausgelöste Funktion ist abhängig von der angeschlossenen Türsteuerung und deren Konfiguration.


Technische Daten auf einen Blick

• Grundtyp: EAO 82-5153.1000
• Ausführung: Drucktaster mit blauem Pfeilsymbol
• Einbauöffnung: Ø 22,5 mm
• Frontdurchmesser: Ø 28 mm
• Einbautiefe 36 mm
• Front und Druckhaube: Edelstahl, rund und flach
• Schutzart Frontseite: IP65 / IP67
• Schaltfunktion: Impuls
• Kontakte: 1 Umschalter
• Schaltsystem: Sprungschaltelement
• Schaltspannung: 24 V AC/DC
• Schaltstrom: 0,2 A
• Kontaktmaterial: goldplattiertes Silber
• Anschluss: Flachstecker 2,8 × 0,8 mm / H05V-K 0,25 SW
• Ausleuchtung: nicht ausleuchtbar
• Gewicht: 0,018 kg
