Der EAO Drucktatster mit Personensymbol ist ein robustes Bedienelement für automatische Türsysteme.

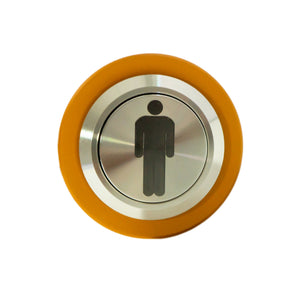

Das auf der Betätigungsfläche aufgebrachte Personensymbol ermöglicht eine schnelle und eindeutige Zuordnung der Funktion. In Verbindung mit einer entsprechend konfigurierten Türsteuerung kann der Taster beispielsweise die Personenöffnung bzw. Teilöffnung einer automatischen Schiebetür auslösen.

Dabei öffnet die Tür nur auf die für den Durchgang von Personen erforderliche Öffnungsweite. Dies kann unnötig große Türöffnungen vermeiden und beispielsweise dazu beitragen, Luftaustausch, Zugluft und Energieverluste zu reduzieren.

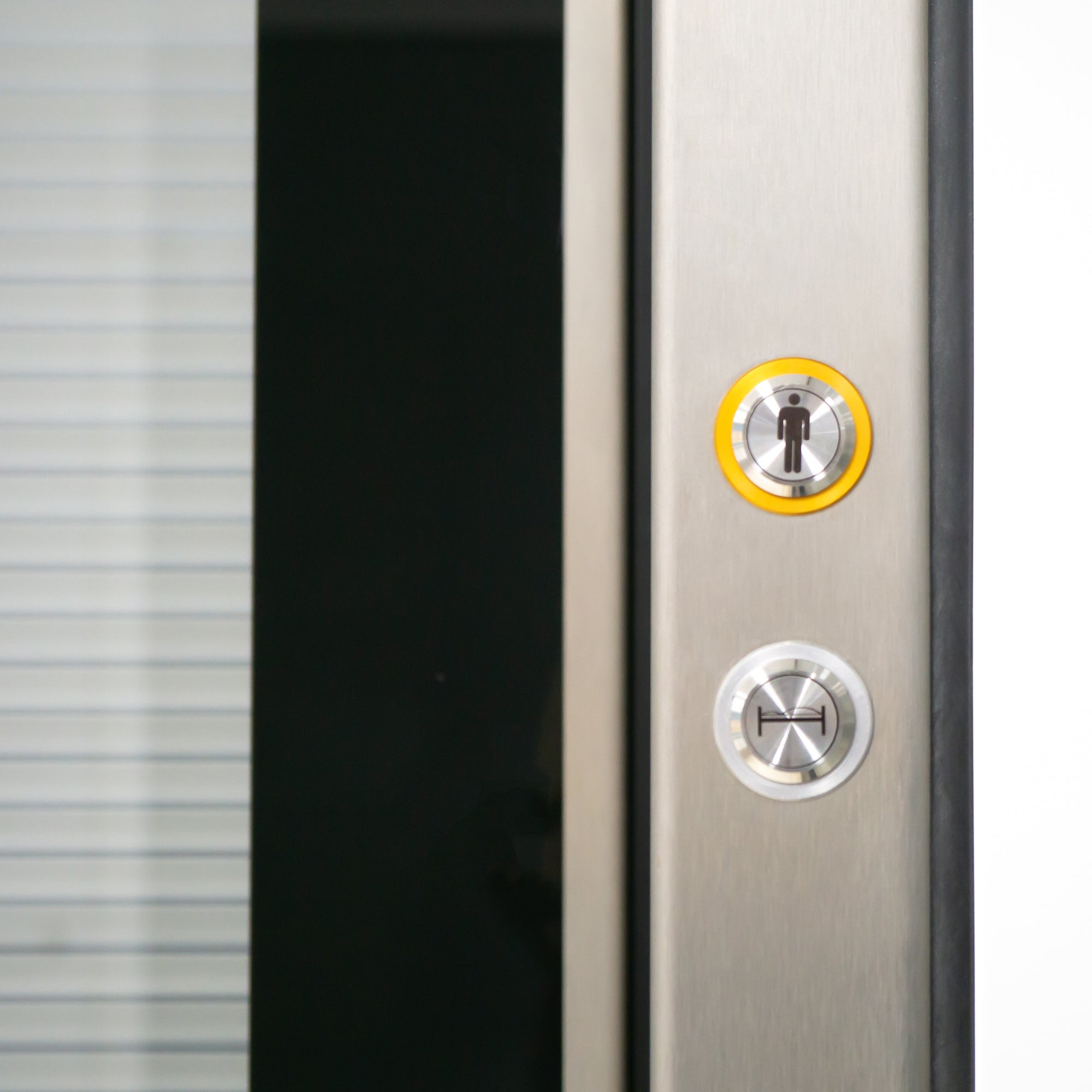

Der flache Taster verfügt über eine runde Edelstahlfront und eignet sich für den Einbau in Bedienfelder, Zargen und technische Einbauten. Mit der frontseitigen Schutzart IP65/IP67 ist er auch für anspruchsvolle Einsatzbedingungen ausgelegt. Die Drucktaste arbeitet als Impulstaster mit Sprungschaltelement.


Verwendungszweck

Bedienelement und Impulsgeber für die Personenöffnung automatischer Tür- und Schiebetürsysteme.

Typische Anwendungen sind:

• Personenöffnung automatischer Schiebetüren
• Teilöffnung für den normalen Personenverkehr
• Zugang zu OP- und Funktionsbereichen
• Untersuchungs- und Behandlungsräume
• Krankenhaus- und Klinikflure
• Intensiv- und Pflegebereiche
• Labor- und Forschungsbereiche
• Reinraum- und Hygienebereiche
• medizinische Einrichtungen
• automatische Türsysteme im Healthcare-Umfeld

Die tatsächlich angefahrene Öffnungsweite ist abhängig von der angeschlossenen Türsteuerung und deren Konfiguration.


Technische Daten auf einen Blick

• Grundtyp: EAO 82-5153.1000
• Ausführung: Drucktaster mit blauem Pfeilsymbol
• Einbauöffnung: Ø 22,5 mm
• Frontdurchmesser: Ø 28 mm
• Einbautiefe 36 mm
• Front und Druckhaube: Edelstahl, rund und flach
• Schutzart Frontseite: IP65 / IP67
• Schaltfunktion: Impuls
• Kontakte: 1 Umschalter
• Schaltsystem: Sprungschaltelement
• Schaltspannung: 24 V AC/DC
• Schaltstrom: 0,2 A
• Kontaktmaterial: goldplattiertes Silber

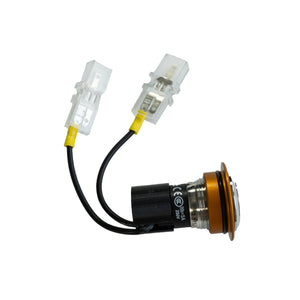

• Anschluss: Flachstecker 2,8 × 0,8 mm / H05V-K 0,25 SW
• Ausleuchtung: nicht ausleuchtbar

Gewicht: 0,018 kg
