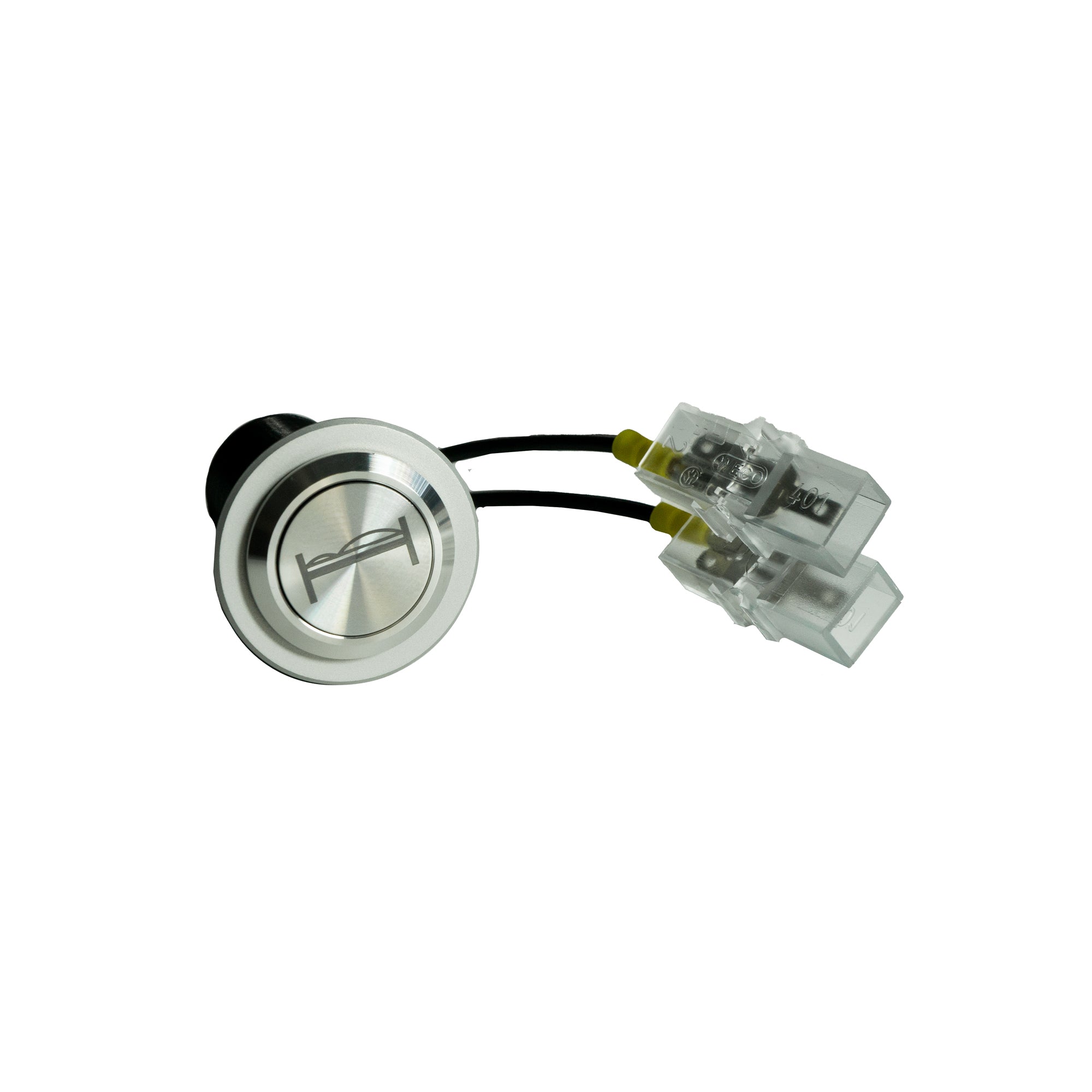

Der EAO Drucktaster Bett ist ein robuster Betätigungstaster für automatische Türsysteme und eignet sich insbesondere zur Anforderung der vollständigen Türöffnung für den Durchgang mit Patientenbetten, Liegen oder medizinischen Transportmitteln.

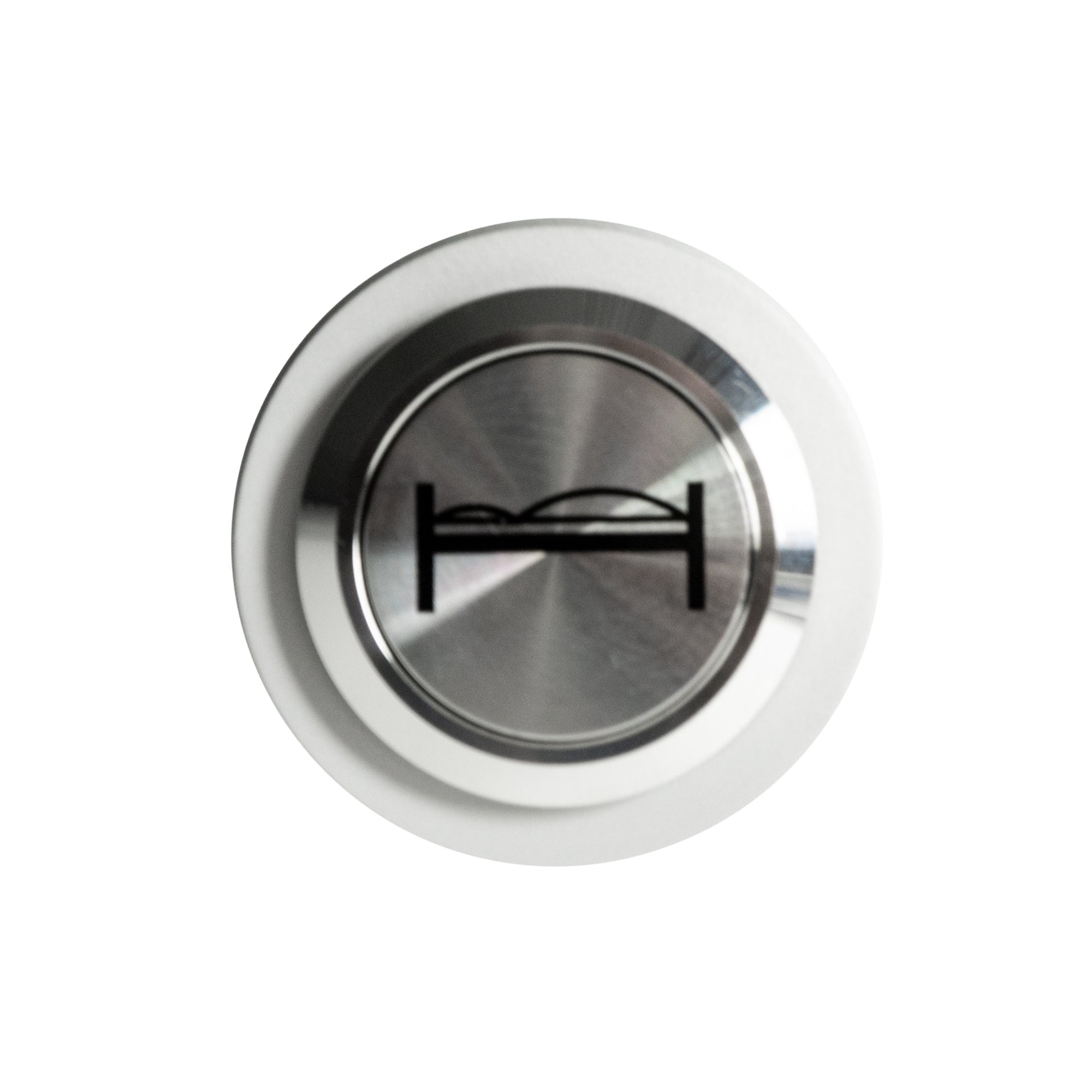

Das auf der Betätigungsfläche aufgebrachte Bettsymbol ermöglicht eine schnelle und eindeutige Zuordnung der Funktion. In Verbindung mit einer entsprechend ausgelegten Türsteuerung kann der Taster beispielsweise zur Aktivierung einer Bettenschaltung bzw. Vollöffnung einer automatischen Schiebetür eingesetzt werden

Der flache Taster verfügt über eine runde Edelstahlfront und eignet sich für den Einbau in Bedienfelder, Zargen und technische Einbauten. Mit der frontseitigen Schutzart IP65/IP67 ist er auch für anspruchsvolle Einsatzbedingungen ausgelegt. Die Drucktaste arbeitet als Impulstaster mit Sprungschaltelement.


Verwendungszweck

Bedienelement für automatische Tür- und Schiebetürsysteme. Durch die Kennzeichnung mit Bettsymbol ist er insbesondere für Türfunktionen vorgesehen, bei denen eine größere bzw. vollständige Durchgangsbreite benötigt wird.

Typische Anwendungen

• Anforderung der vollständigen Öffnungsweite einer automatischen Schiebetür
• Bettenschaltung bei automatischen Türanlagen
• Durchfahrt mit Patientenbetten und Krankenhausliegen
• Transport von medizinischen Geräten und Transportwagen
• Zugang zu OP- und Funktionsbereichen
• Intensiv- und Behandlungsbereiche
• Krankenhaus- und Klinikflure
• Labor- und Reinraumbereiche
• automatische Türsysteme im Healthcare-Umfeld

Die tatsächlich ausgelöste Funktion ist abhängig von der angeschlossenen Türsteuerung und deren Konfiguration.


Technische Daten auf einen Blick

• Grundtyp: EAO 82-5153.1000
• Ausführung: Drucktaster mit blauem Pfeilsymbol
• Einbauöffnung: Ø 22,5 mm
• Frontdurchmesser: Ø 28 mm
• Einbautiefe 36 mm
• Front und Druckhaube: Edelstahl, rund und flach
• Schutzart Frontseite: IP65 / IP67
• Schaltfunktion: Impuls
• Kontakte: 1 Umschalter
• Schaltsystem: Sprungschaltelement
• Schaltspannung: 24 V AC/DC
• Schaltstrom: 0,2 A
• Kontaktmaterial: goldplattiertes Silber

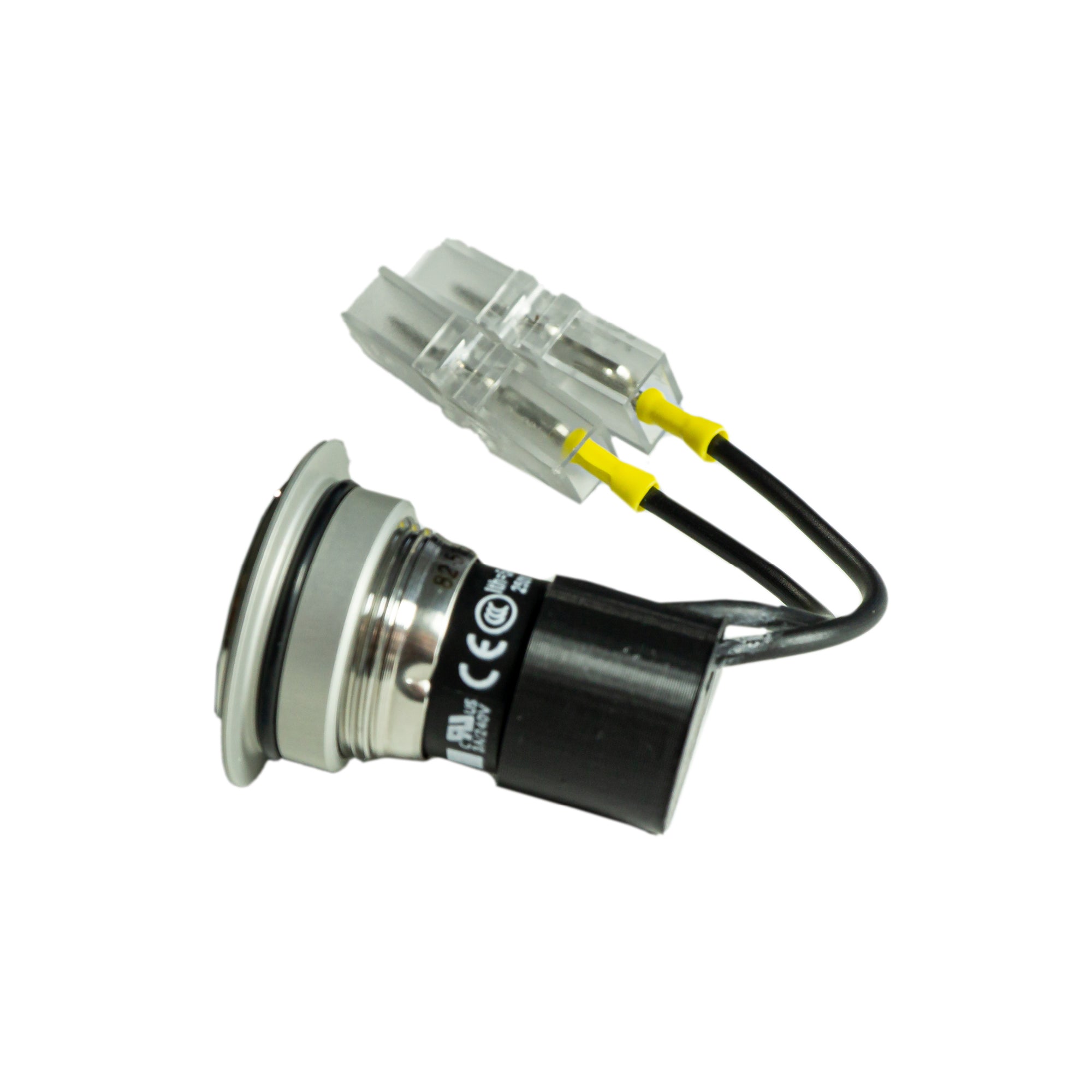

• Anschluss: Flachstecker 2,8 × 0,8 mm / H05V-K 0,25 SW
• Ausleuchtung: nicht ausleuchtbar

Gewicht: 0,018 kg
