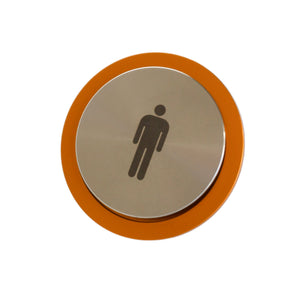

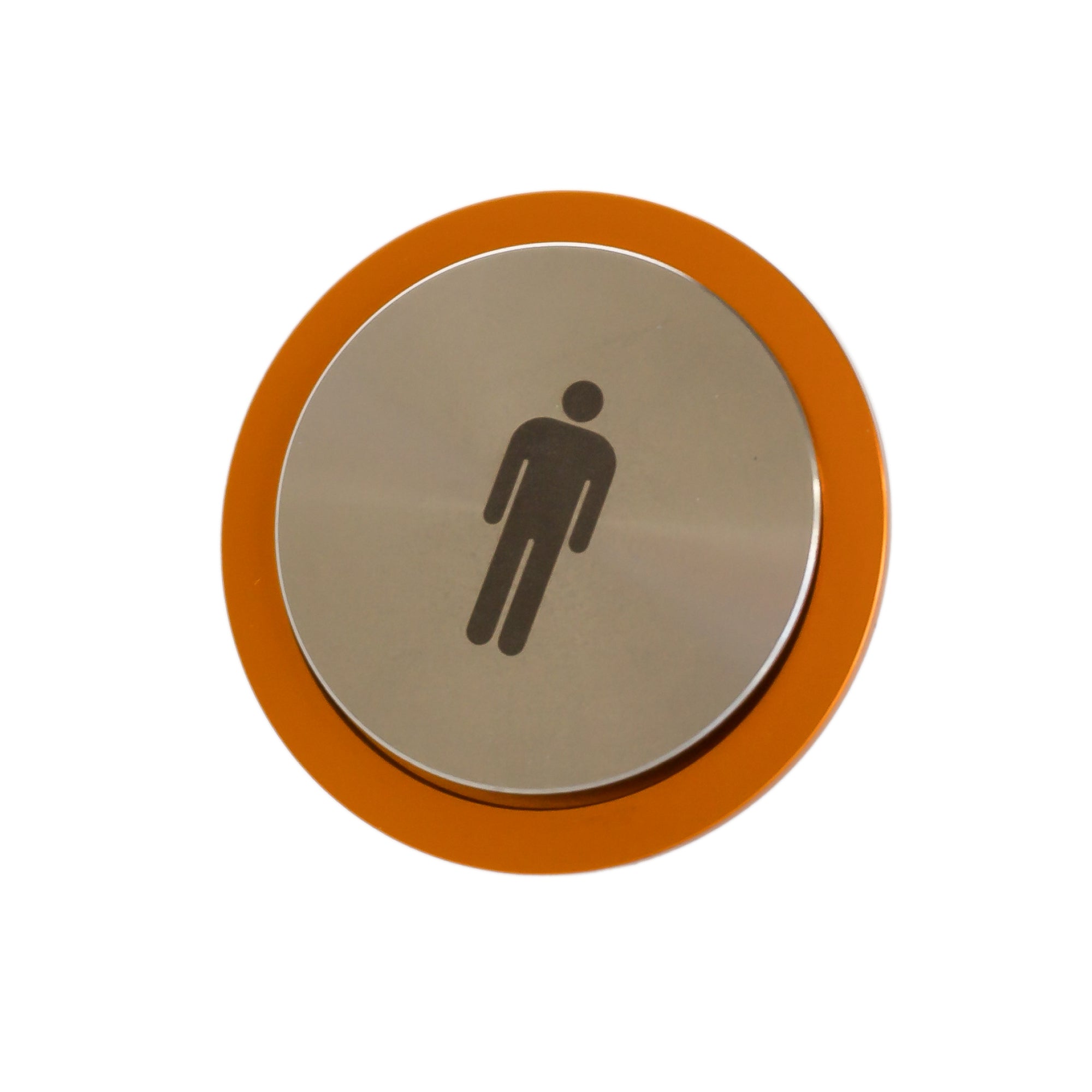

Der Snap-in Piezotaster mit Personensymbol ist ein robustes Bedienelement für automatische Türsysteme.

Das auf der Betätigungsfläche aufgebrachte Personensymbol ermöglicht eine schnelle und eindeutige Zuordnung der Funktion. In Verbindung mit einer entsprechend konfigurierten Türsteuerung kann der Taster beispielsweise die Personenöffnung bzw. Teilöffnung einer automatischen Schiebetür auslösen.

Dabei öffnet die Tür nur auf die für den Durchgang von Personen erforderliche Öffnungsweite. Dies kann unnötig große Türöffnungen vermeiden und beispielsweise dazu beitragen, Luftaustausch, Zugluft und Energieverluste zu reduzieren.

Die Piezo-Technologie ermöglicht eine zuverlässige Betätigung mit sehr geringem Schaltweg. Durch die geschlossene Betätigungsoberfläche eignet sich der Taster besonders für Bereiche mit hohen Anforderungen an Reinigung, Hygiene und mechanische Belastbarkeit.


Verwendungszweck

Der Snap-in Piezotaster dient als Bedienelement und Impulsgeber für die Personenöffnung automatischer Tür- und Schiebetürsysteme.

Typische Anwendungen sind:

• Personenöffnung automatischer Schiebetüren
• Teilöffnung für den normalen Personenverkehr
• Zugang zu OP- und Funktionsbereichen
• Untersuchungs- und Behandlungsräume
• Krankenhaus- und Klinikflure
• Intensiv- und Pflegebereiche
• Labor- und Forschungsbereiche
• Reinraum- und Hygienebereiche
• medizinische Einrichtungen
• automatische Türsysteme im Healthcare-Umfeld

Die tatsächlich angefahrene Öffnungsweite ist abhängig von der angeschlossenen Türsteuerung und deren Konfiguration.


Eigenschaften und Vorteile

• Piezotaster mit Personensymbol
• intuitive Kennzeichnung der Personenöffnung
• geeignet zur Anforderung einer Teilöffnung
• klare Unterscheidung zur Vollöffnung bzw. Bettenschaltung
• Snap-in-Ausführung für kompakte Integration
• sehr geringer Betätigungsweg
• geringe erforderliche Betätigungskraft
• robuste, geschlossene Betätigungsoberfläche
• hohe Lebensdauer der Piezo-Technologie
• leicht zu reinigende Oberfläche
• geeignet für intensiv genutzte automatische Türanlagen
• geeignet für hygienisch anspruchsvolle Bereiche
• geeignet als Ersatz- und Servicekomponente


Technische Eigenschaften

• Schaltfunktion: Taster
• Betätigungskraft: ≤ 3 N bei zentrischer Betätigung
• Betätigungsweg: 0,002 mm
• Lebensdauer: bis zu 20 Mio. Betätigungen bei Nennschaltleistung
• Schaltstrom: max. 1 A
• Schaltleistung: 10 W
• Betriebstemperatur: -20 bis +60 °C
• Schutzart PSE IV 22: IP67 / IP69K
• geschlossene, leicht zu reinigende Oberfläche

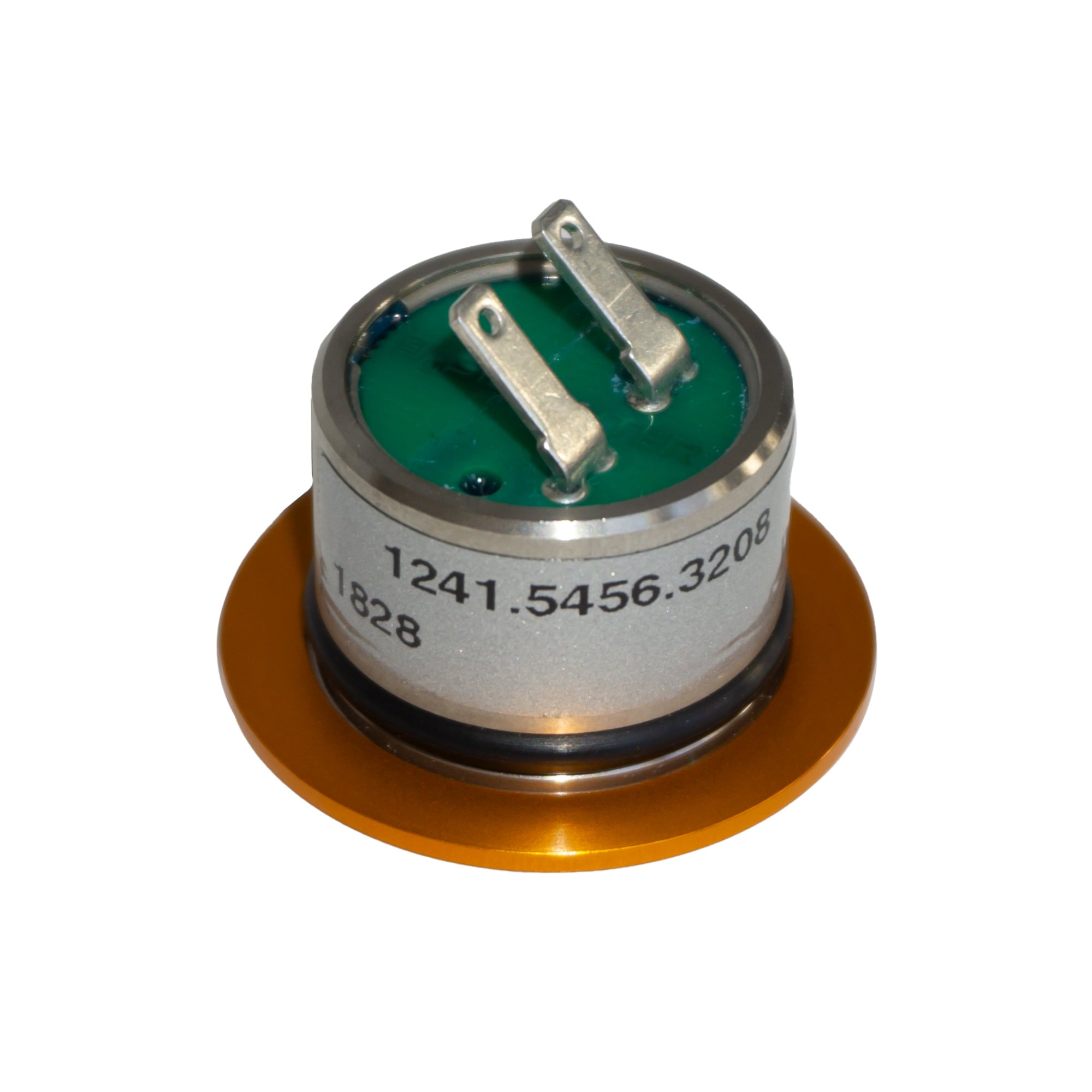

Einbau der Snap-in-Ausführung

Für die HT Snap-in-Ausführung sind folgende Einbaumaße vorgesehen:

• Außendurchmesser Blende: ca. Ø 31 mm
• Tasterdurchmesser: ca. Ø 25 mm
• Einbauöffnung: Ø 22,5 mm
• geeignet für Materialstärken von ca. 1–2 mm
• Anschluss: Steckzungen


Produktinformationen

Produkt: Snap-in Piezotaster Person
Ausführung: Piezotaster mit Personensymbol
Außenring: Orange
Teilenummer: ELE01188
Einsatz: Bedienelement / Ersatzteil für automatische Türsysteme
Anwendung: Personenöffnung / Teilöffnung automatischer Schiebetüren

Hinweis: Die tatsächlich ausgelöste Funktion und Öffnungsweite ist abhängig von der angeschlossenen Türsteuerung und deren Konfiguration. Vor der Bestellung sollte die Kompatibilität mit der vorhandenen Türsteuerung und Einbausituation geprüft werden.
