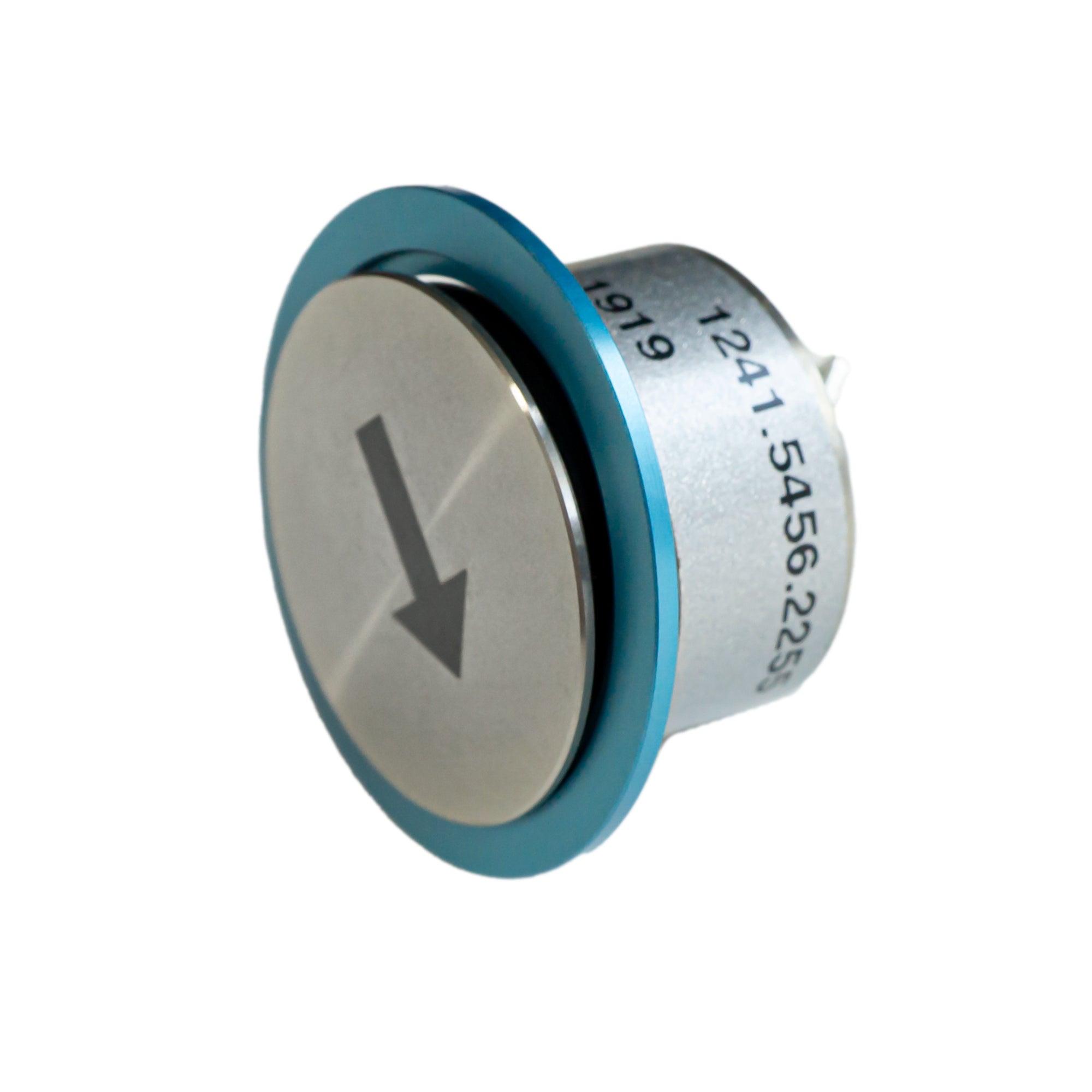

Der Snap-in Piezotaster mit Pfeilmotiv ist ein robustes Bedienelement zur Steuerung elektrisch betriebener Jalousien und Sichtschutzelemente in Türen und Verglasungen.

Über den Piezotaster kann – abhängig von der jeweiligen Verdrahtung und Steuerung – beispielsweise die Funktion Jalousie AUF oder Jalousie AB angesteuert werden. Durch die eindeutige Kennzeichnung mit einem Pfeilsymbol lässt sich die jeweilige Bewegungsrichtung intuitiv erkennen.

Der Taster eignet sich insbesondere für Türen und Verglasungssysteme mit integrierten Jalousien, wie sie beispielsweise in Krankenhäusern, OP-Bereichen, Behandlungsräumen, Laboren und anderen Bereichen mit erhöhten Anforderungen an Hygiene und Privatsphäre eingesetzt werden.


Verwendungszweck

Der Snap-in Piezotaster dient als Bedienelement für elektrisch betriebene Jalousien in Türen und Verglasungssystemen.

Typische Anwendungen

• Steuerung integrierter Jalousien in Türen
• Jalousie AUF / AB
• Sichtschutz in Türen und Verglasungen
• automatische bzw. elektrisch betriebene Innenjalousien
• OP- und Funktionsbereiche
• Untersuchungs- und Behandlungsräume
• Intensiv- und Pflegebereiche
• Patientenzimmer
• Labor- und Forschungsbereiche
• Reinraum- und Hygienebereiche
• Türen mit integrierter Sichtschutzjalousie
• Healthcare- und Klinikbereiche


Die tatsächlich ausgelöste Funktion ist abhängig von der angeschlossenen Türsteuerung und deren Konfiguration.


Eigenschaften und Vorteile

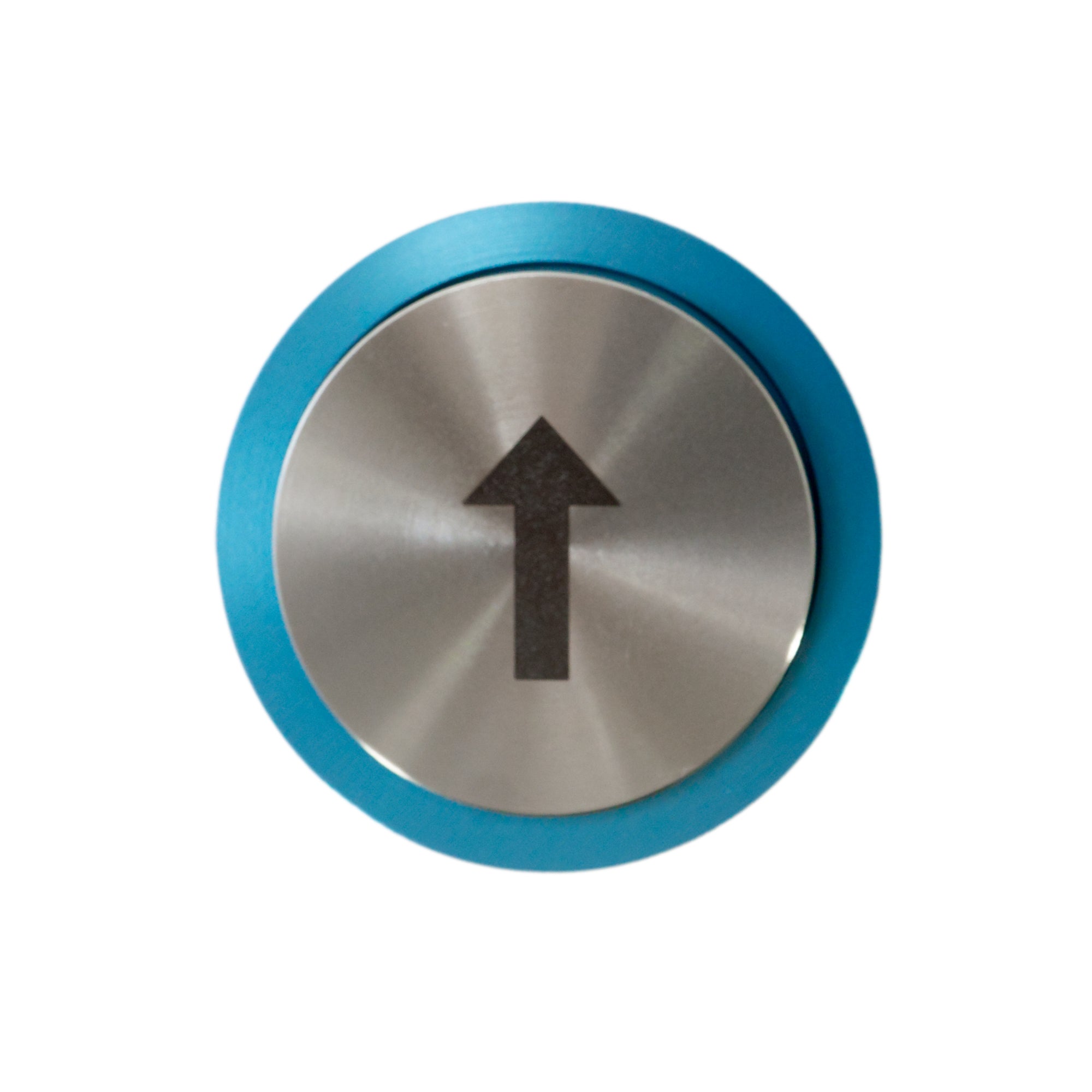

• Piezotaster mit Pfeilmotiv
• intuitive Kennzeichnung der Bewegungsrichtung
• geeignet zur Steuerung von Jalousien und Sichtschutzelementen
• verwendbar für Funktionen wie Jalousie AUF und Jalousie AB
• Snap-in-Ausführung für eine kompakte Integration
• sehr geringer Betätigungsweg
• geringe erforderliche Betätigungskraft
• robuste, geschlossene Betätigungsoberfläche
• hohe Lebensdauer der Piezo-Technologie
• leicht zu reinigende Oberfläche
• geeignet für hygienisch anspruchsvolle Bereiche
• geeignet für intensiv genutzte Türsysteme
• geeignet als Ersatz- und Servicekomponente


Technische Eigenschaften

• Schaltfunktion: Taster
• Betätigungskraft: ≤ 3 N bei zentrischer Betätigung
• Betätigungsweg: 0,002 mm
• Lebensdauer: bis zu 20 Mio. Betätigungen bei Nennschaltleistung
• Schaltstrom: max. 1 A
• Schaltleistung: 10 W
• Betriebstemperatur: -20 bis +60 °C
• Schutzart PSE IV 22: IP67 / IP69K
• geschlossene, leicht zu reinigende Oberfläche



Einbau der Snap-in-Ausführung

Für die HT Snap-in-Ausführung sind folgende Einbaumaße vorgesehen:

• Außendurchmesser Blende: ca. Ø 31 mm
• Tasterdurchmesser: ca. Ø 25 mm
• Einbauöffnung: Ø 22,5 mm
• geeignet für Materialstärken von ca. 1–2 mm

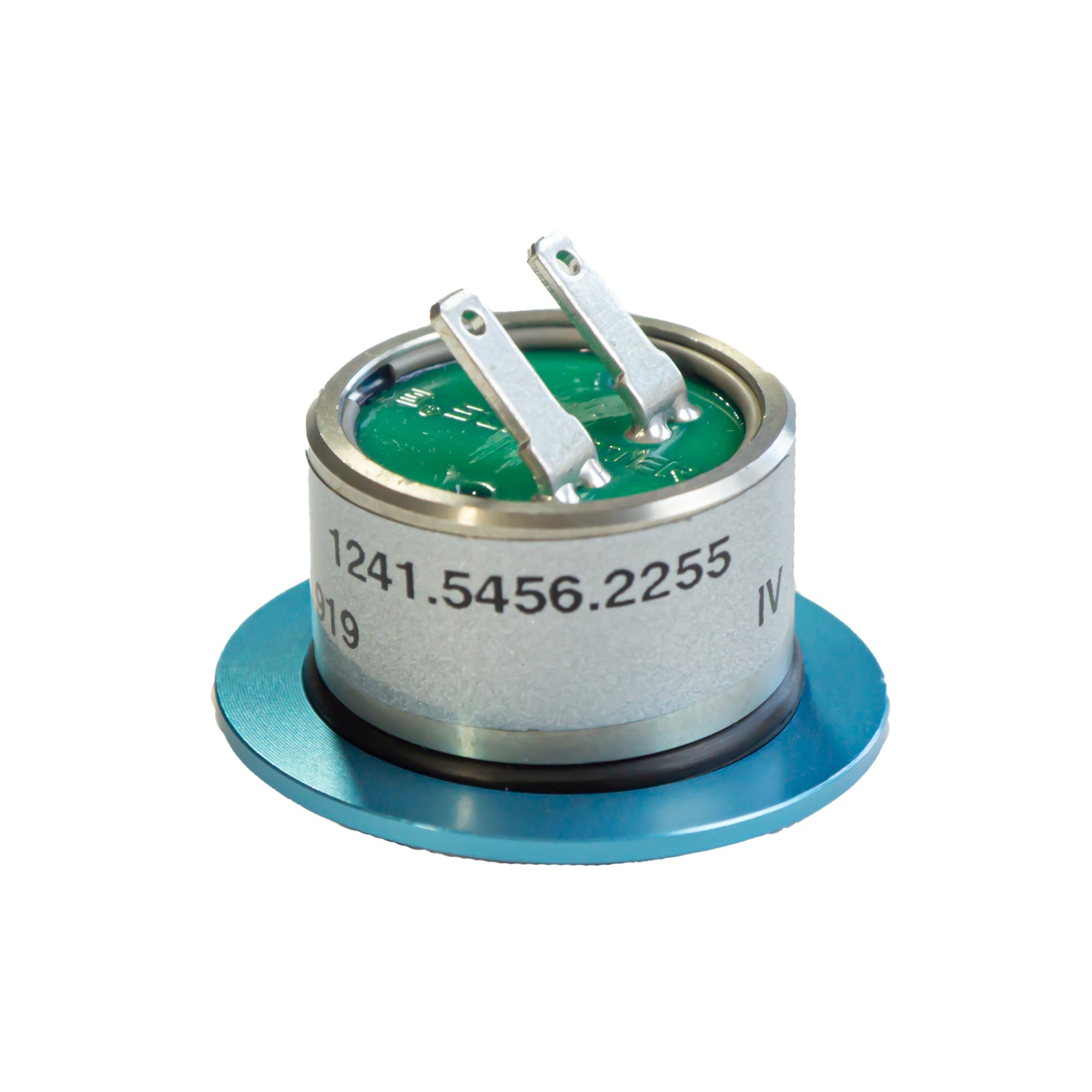

• Anschluss: Steckzungen


Produktinformationen

Produkt: Snap-in Piezotaster Pfeil
Ausführung: Piezotaster mit Pfeilsymbol
Außenring: Blau
Teilenummer: ELE01175
Einsatz: Bedienelement / Ersatzteil für Jalousiesteuerung
Anwendung: Steuerung integrierter Jalousien und Sichtschutzelemente in Türen und Verglasungen

Hinweis: Vor der Bestellung sollte die Kompatibilität mit der vorhandenen Türsteuerung und der jeweiligen Einbausituation geprüft werden.
