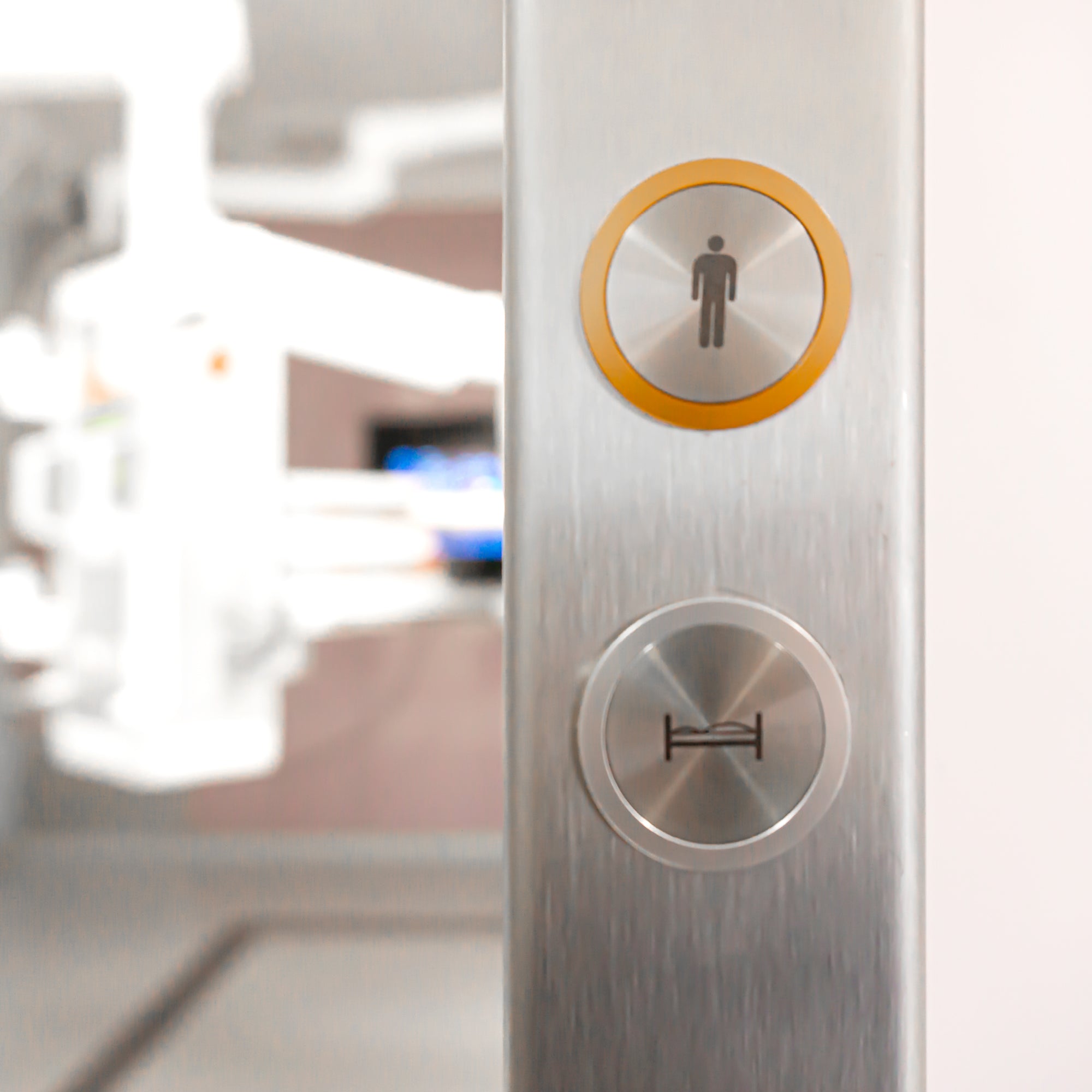

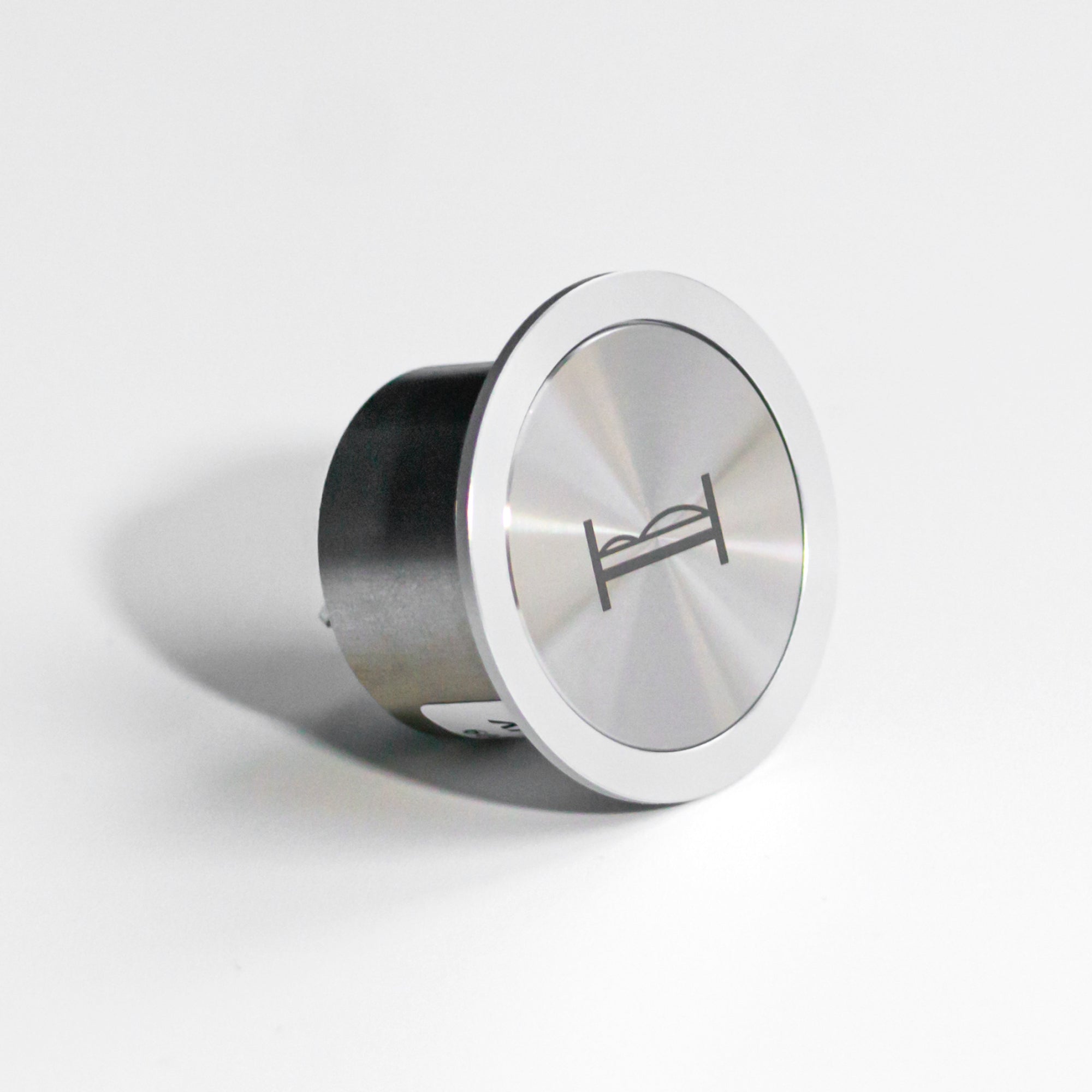

Der Snap-in Piezotaster Bett ist ein robuster Betätigungstaster für automatische Türsysteme und eignet sich insbesondere zur Anforderung der vollständigen Türöffnung für den Durchgang mit Patientenbetten, Liegen oder medizinischen Transportmitteln.

Das auf der Betätigungsfläche aufgebrachte Bettsymbol ermöglicht eine schnelle und eindeutige Zuordnung der Funktion. In Verbindung mit einer entsprechend ausgelegten Türsteuerung kann der Taster beispielsweise zur Aktivierung einer Bettenschaltung bzw. Vollöffnung einer automatischen Schiebetür eingesetzt werden.

Die Piezo-Technologie ermöglicht eine zuverlässige Betätigung mit sehr geringem Schaltweg. Durch die geschlossene Betätigungsoberfläche eignet sich der Taster besonders für Bereiche mit hohen Anforderungen an Reinigung, Hygiene und mechanische Belastbarkeit.


Verwendungszweck

Der Snap-in Piezotaster dient als Bedienelement für automatische Tür- und Schiebetürsysteme. Durch die Kennzeichnung mit Bettsymbol ist er insbesondere für Türfunktionen vorgesehen, bei denen eine größere bzw. vollständige Durchgangsbreite benötigt wird.

Typische Anwendungen

• Anforderung der vollständigen Öffnungsweite einer automatischen Schiebetür
• Bettenschaltung bei automatischen Türanlagen
• Durchfahrt mit Patientenbetten und Krankenhausliegen
• Transport von medizinischen Geräten und Transportwagen
• Zugang zu OP- und Funktionsbereichen
• Intensiv- und Behandlungsbereiche
• Krankenhaus- und Klinikflure
• Labor- und Reinraumbereiche
• automatische Türsysteme im Healthcare-Umfeld

Die tatsächlich ausgelöste Funktion ist abhängig von der angeschlossenen Türsteuerung und deren Konfiguration.


Eigenschaften und Vorteile

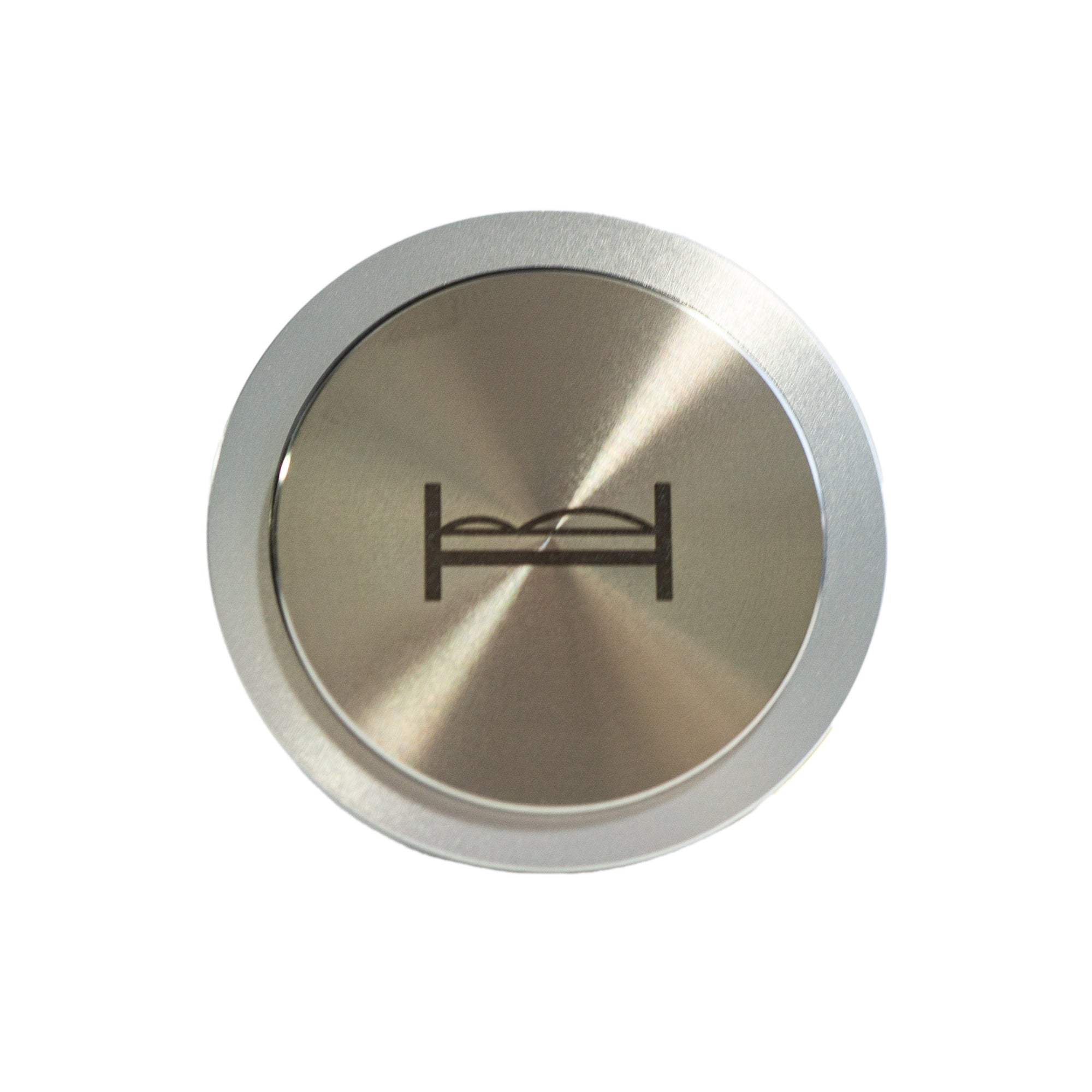

• Piezotaster mit Bettsymbol
• intuitive Kennzeichnung der Türfunktion
• geeignet für Bettenschaltung und Vollöffnung
• Snap-in-Ausführung für eine kompakte Integration
• sehr geringer Betätigungsweg
• geringe erforderliche Betätigungskraft
• robuste, geschlossene Betätigungsoberfläche
• hohe Lebensdauer der Piezo-Technologie
• leicht zu reinigende Oberfläche
• geeignet für intensiv genutzte automatische Türanlagen
• silberfarbener Außenring
• geeignet als Ersatz- und Servicekomponente



Technische Eigenschaften

• Schaltfunktion: Taster
• Betätigungskraft: ≤ 3 N bei zentrischer Betätigung
• Betätigungsweg: 0,002 mm
• Lebensdauer: bis zu 20 Mio. Betätigungen bei Nennschaltleistung
• Schaltstrom: max. 1 A
• Schaltleistung: 10 W
• Betriebstemperatur: -20 bis +60 °C
• Schutzart PSE IV 22: IP67 / IP69K
• geschlossene, leicht zu reinigende Oberfläche



Einbau der Snap-in-Ausführung

Für die HT Snap-in-Ausführung sind folgende Einbaumaße vorgesehen:

• Außendurchmesser Blende: ca. Ø 31 mm
• Tasterdurchmesser: ca. Ø 25 mm
• Einbauöffnung: Ø 22,5 mm
• geeignet für Materialstärken von ca. 1–2 mm

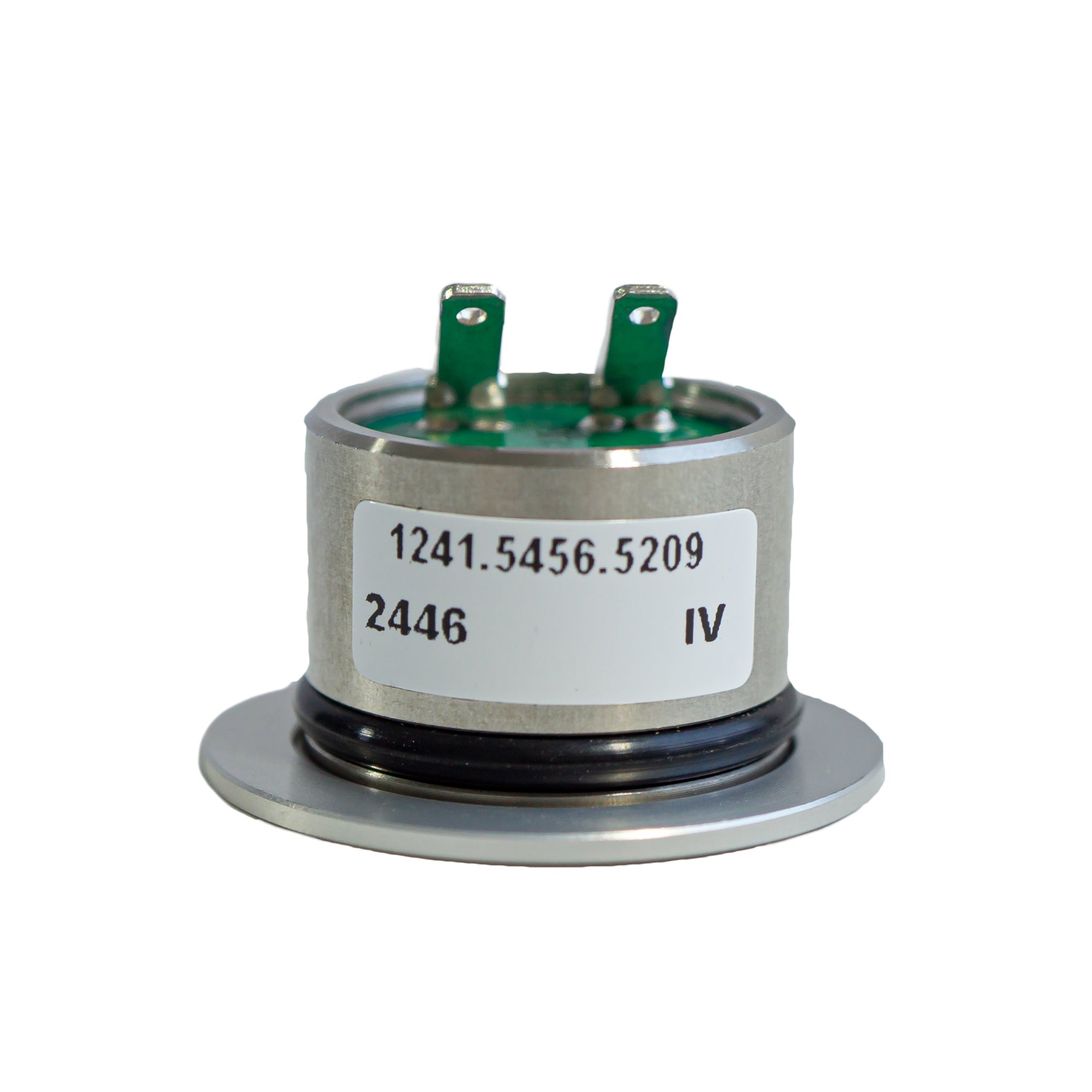

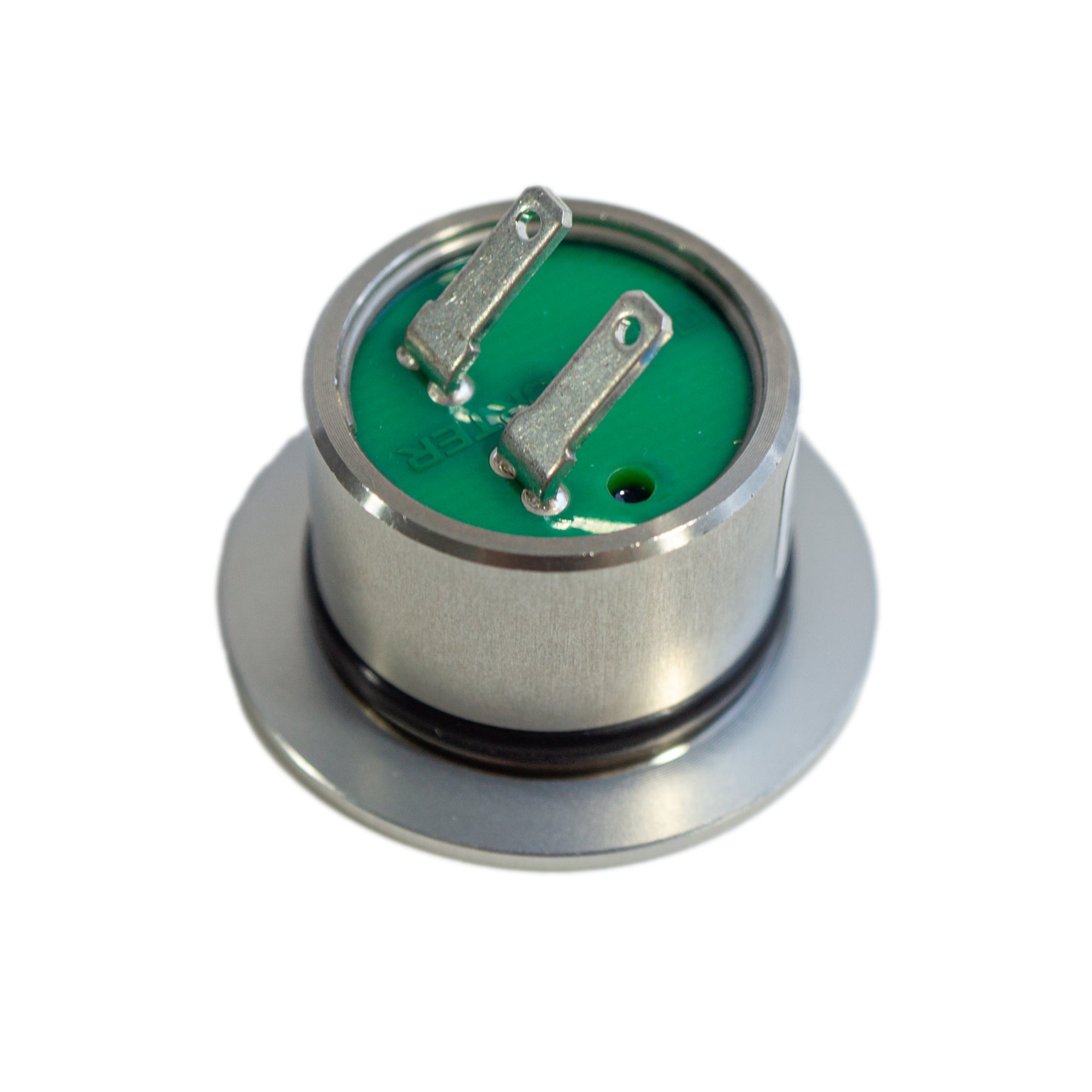

• Anschluss: Steckzungen


Produktinformationen

Produkt: Snap-in Piezotaster Bett
Ausführung: Piezotaster mit Bettsymbol
Außenring: Silber
Teilenummer: ELE01189
Einsatz: Bedienelement / Ersatzteil für automatische Türsysteme
Anwendung: insbesondere Bettenschaltung bzw. Anforderung der vollständigen Türöffnung

Hinweis: Vor der Bestellung sollte die Kompatibilität mit der vorhandenen Türsteuerung und der jeweiligen Einbausituation geprüft werden.
