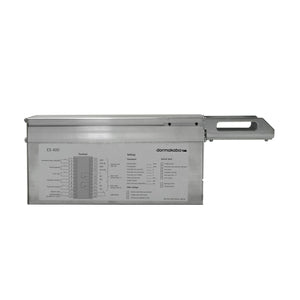

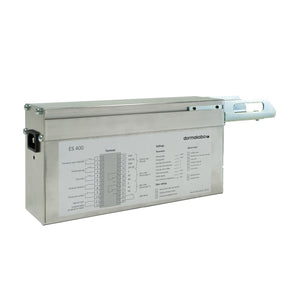

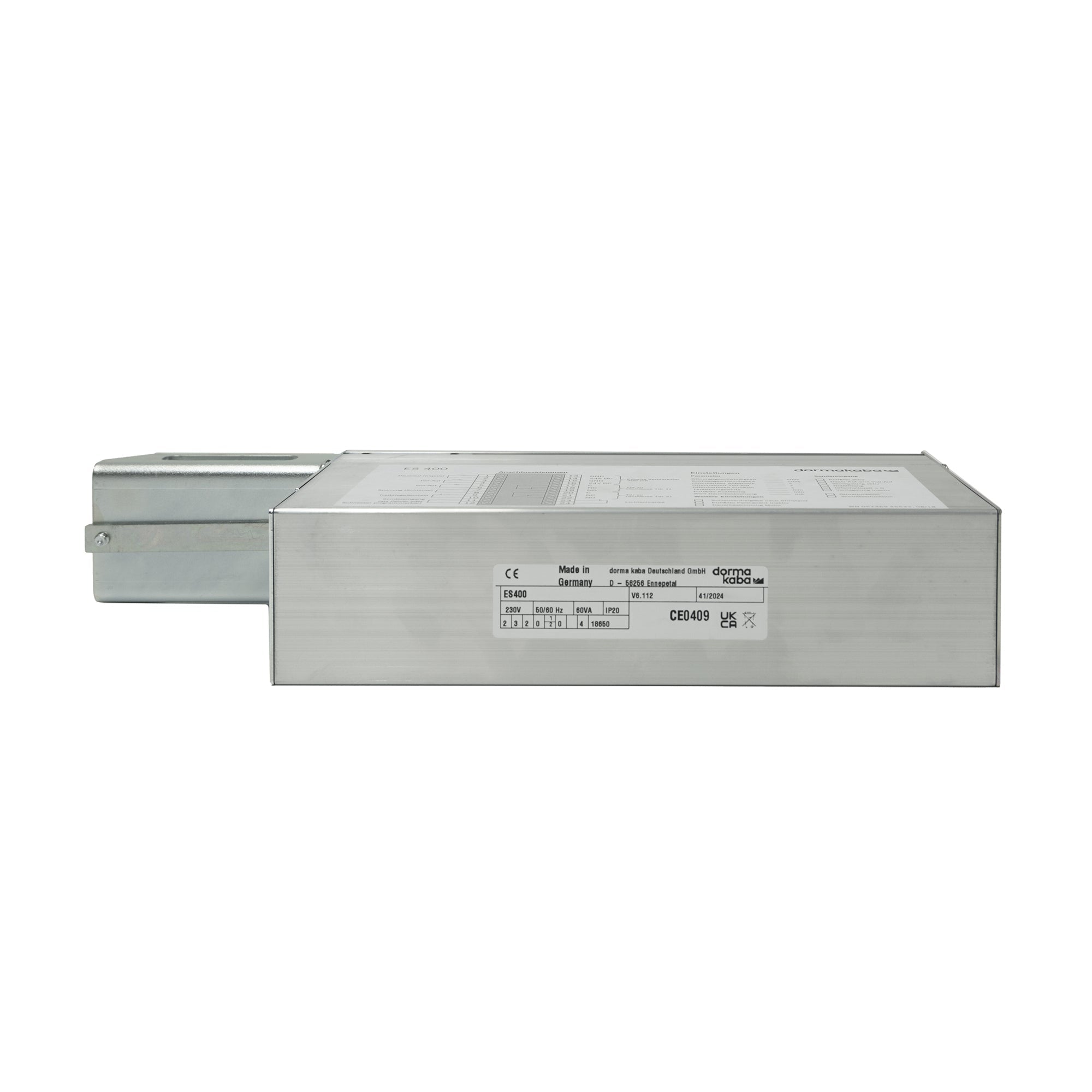

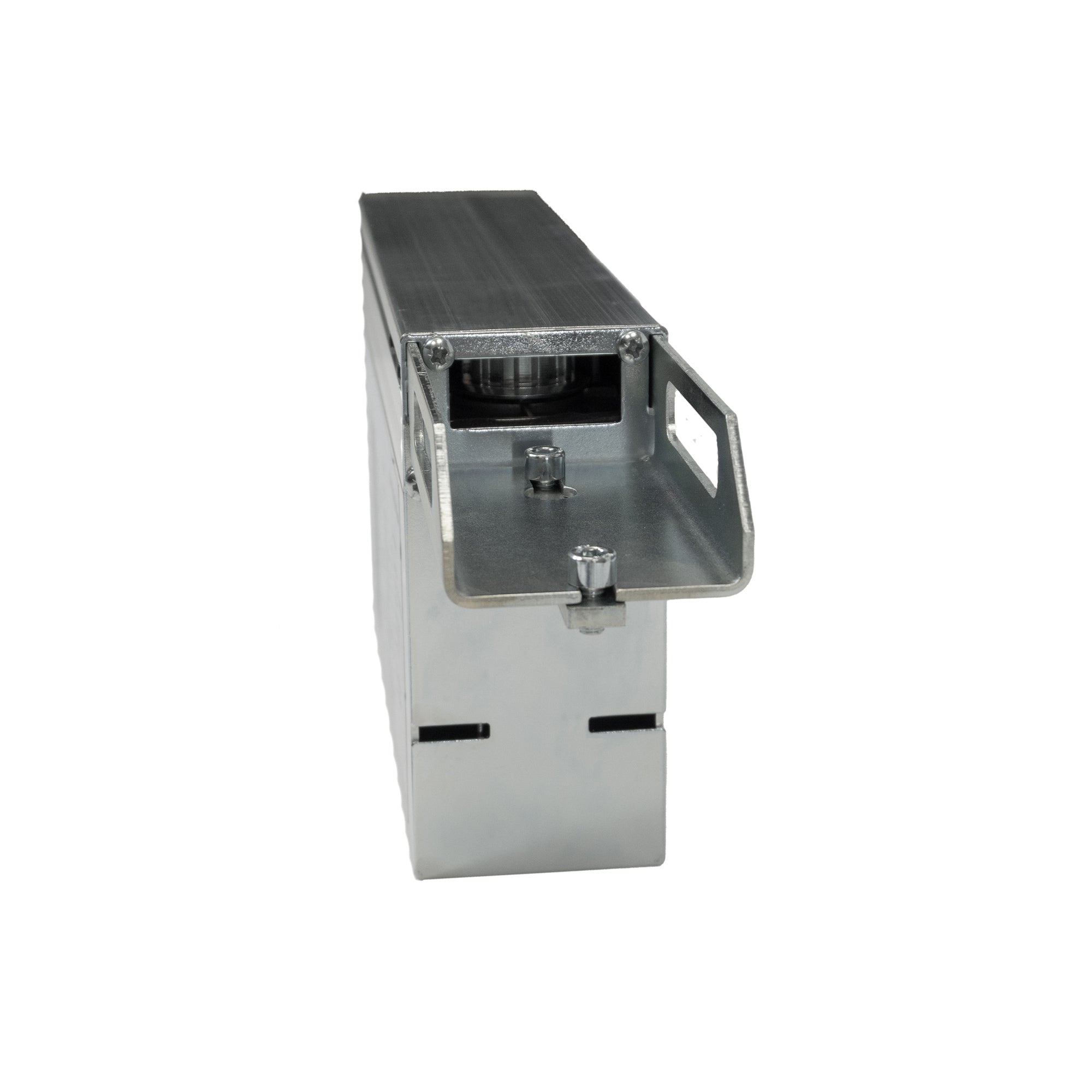

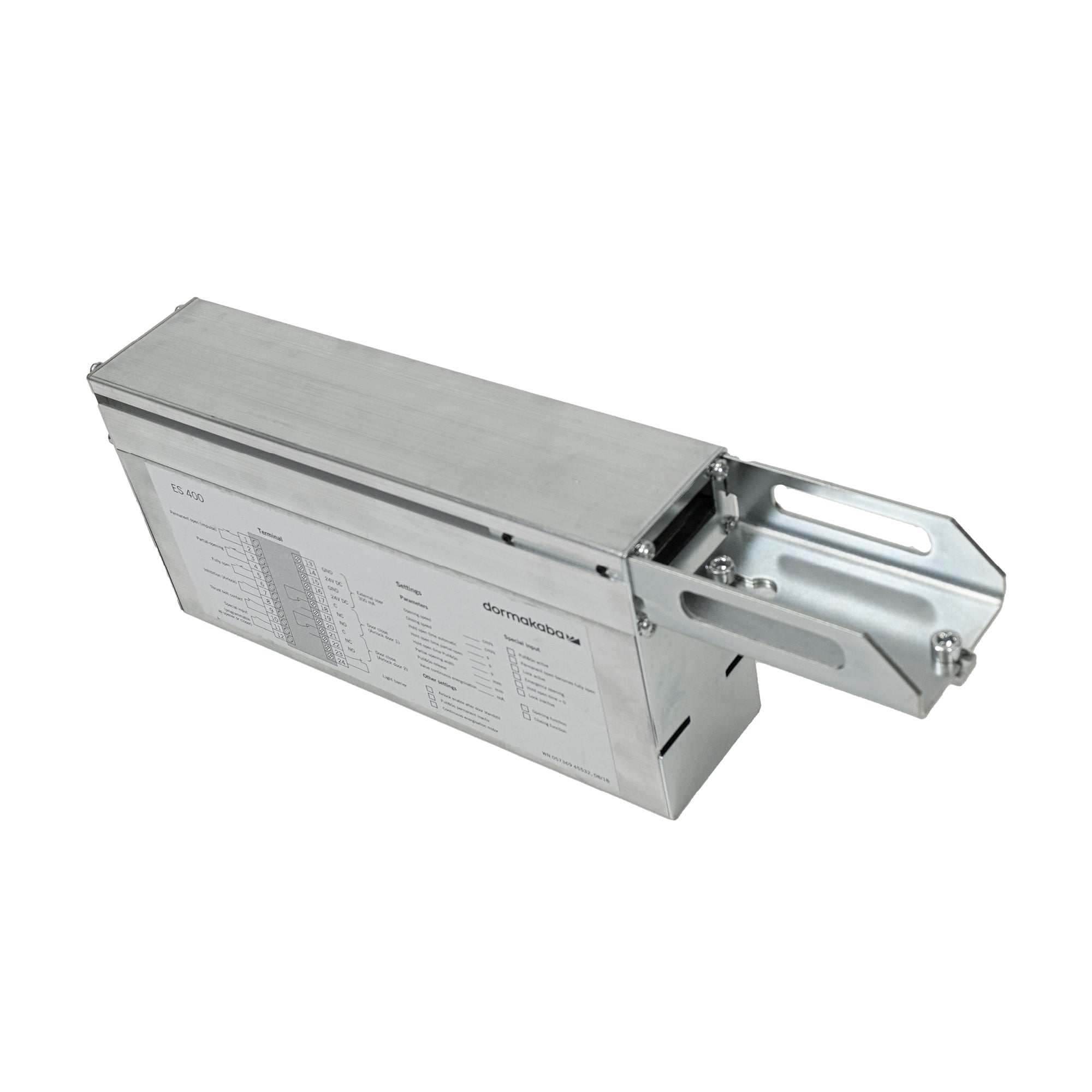

Die Antriebseinheit ES 400 / ES 410 / ES 420 ist eine zentrale Komponente des automatischen ES 400 Schiebetürsystems und eignet sich insbesondere für den Austausch, die Reparatur und die Instandhaltung bestehender automatischer Schiebetüren.

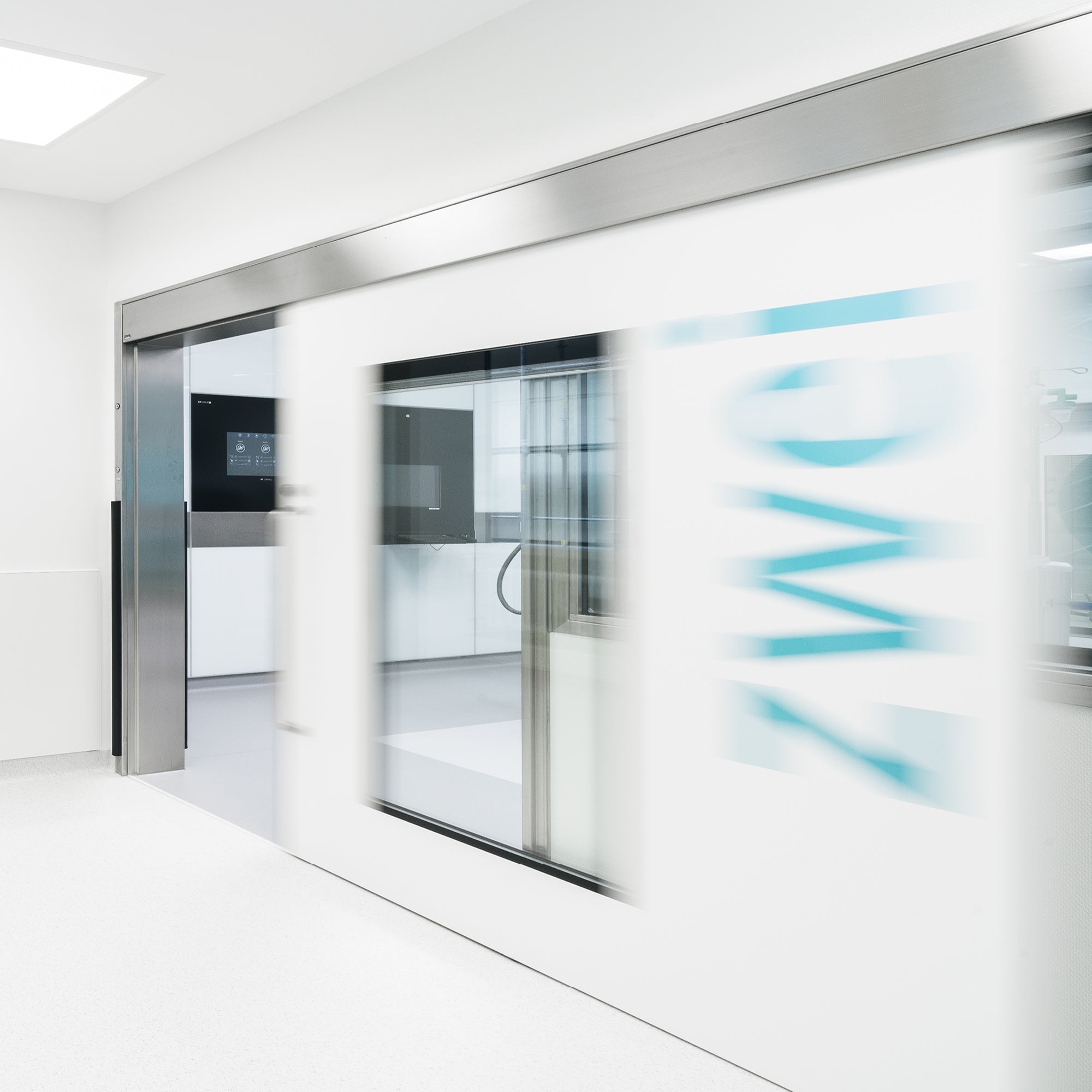

Das ES 400 System wurde speziell für anspruchsvolle Anwendungen in Krankenhäusern, Kliniken, Laboren und Instituten entwickelt. Die kompakte und leistungsfähige Antriebstechnik ermöglicht zuverlässige und harmonische Türbewegungen auch bei hohen Türflügelgewichten und intensiver Nutzung.

Die Antriebseinheit vereint die wesentlichen elektrischen Komponenten des Schiebetürantriebs in einer kompakten Baugruppe und unterstützt dadurch eine schnelle und servicefreundliche Wartung bestehender Türanlagen.


Verwendungszweck

Die Antriebseinheit eignet sich als Ersatz- und Servicekomponente für ES 400 Schiebetüranlagen, sowie für die Systeme ES 410 und ES 420.

Typische Einsatzbereiche sind:

• Krankenhäuser und Kliniken
• Operations- und Funktionsbereiche
• Untersuchungs- und Behandlungsräume
• Labor- und Forschungsbereiche
• medizinische Einrichtungen
• Pflege- und Gesundheitseinrichtungen
• öffentliche und gewerbliche Gebäude
• bestehende automatische Schiebetüranlagen mit ES 400 Antriebstechnik


Merkmale

• kompakte Bauform
• hohe Fahrdynamik und gleichmäßiger Türlauf
• für hohe Türflügelgewichte geeignet
• mikroprozessorgesteuerte Antriebstechnik
• selbstlernende Steuerung
• automatische Reversierung
• einstellbare Öffnungs- und Schließgeschwindigkeit
• Push-&-Go-Funktion
• integrierte Schleusenfunktion für bis zu drei Türanlagen
• Ansteuerungsmöglichkeit über eine Brandmeldeanlage
• service- und wartungsfreundlicher Aufbau


Technische Systemdaten

ES 410 – 1-flügelige Schiebetür

• Durchgangsweite: 700–3.000 mm
• maximales Türflügelgewicht: 1 × 200 kg
• Schwerlastausführung: bis 1 × 250 kg



ES 420 – 2-flügelige Schiebetür

• Durchgangsweite: 800–3.000 mm
• maximales Türflügelgewicht: 2 × 125 kg



Antrieb

• Bauhöhe: 132 mm
• Bautiefe ES 410 / ES 420: 65 mm
• maximale Öffnungs- und Schließkraft: 150 N
• Öffnungsgeschwindigkeit: 10–50 cm/s
• Schließgeschwindigkeit: 10–50 cm/s
• Offenhaltezeit: 0–60 Sekunden
• Anschlussspannung: 230 V, 50/60 Hz
• Leistungsaufnahme: 180 W
• Schutzart: IP20
• Temperaturbereich: 0 bis +40 °C



Ausführung des angebotenen Artikels:
Antriebseinheit ES 400 / ES 410 / ES 420 ohne Anschlussplatine.

Teilenummer: ANT00053
