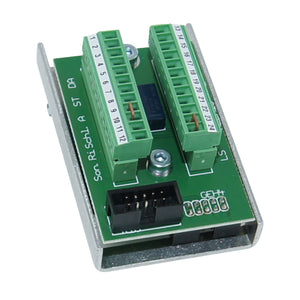

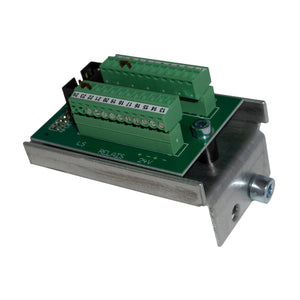

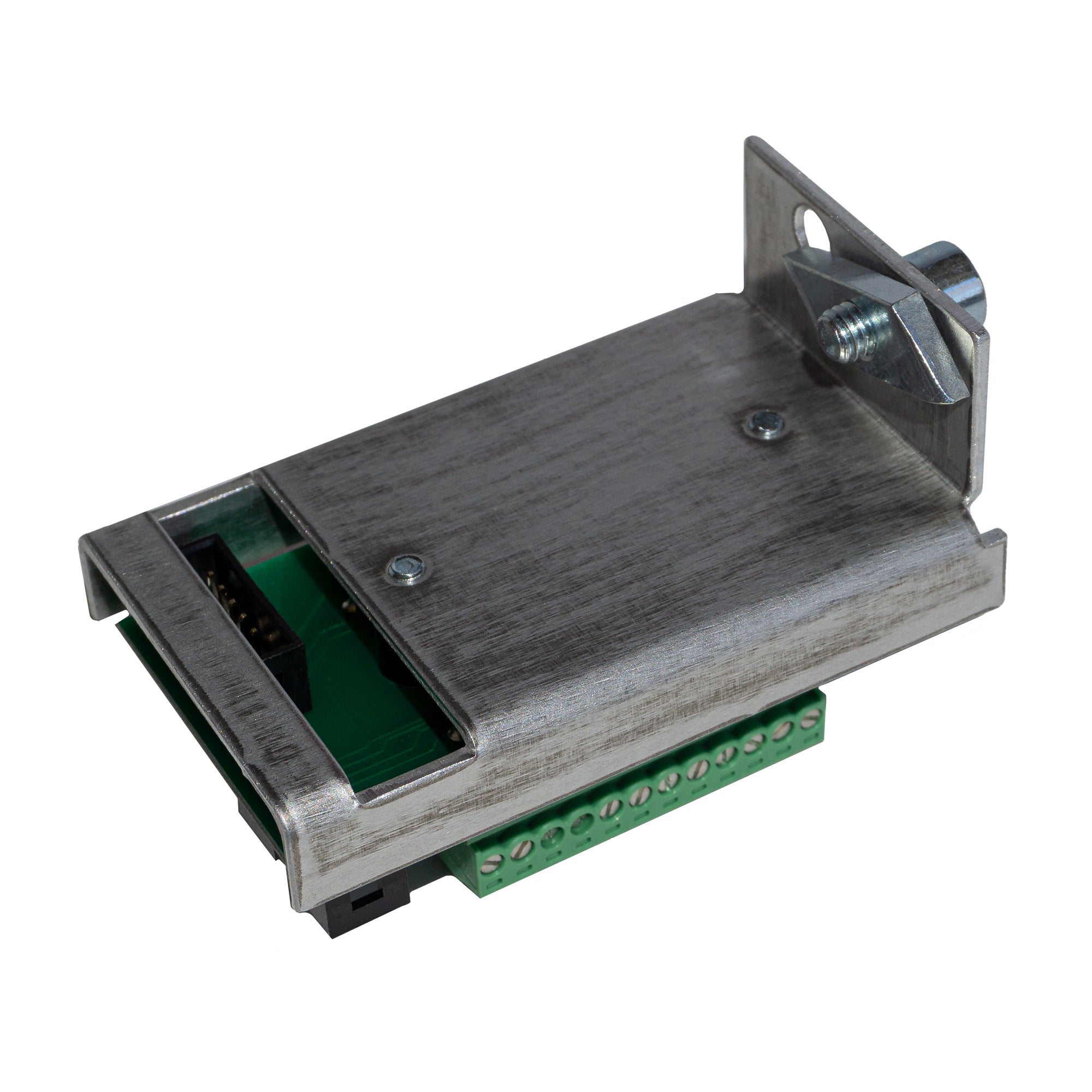

Anschlussplatine ES 410 / ES 420

Die Anschlussplatine ES 410 / ES 420 ist eine elektronische Schnittstellenkomponente für die automatischen Schiebetürantriebe ES 410 und ES 420 aus dem ES 400 System. Sie dient zur Anbindung verschiedener externer Komponenten und Signalgeber an die Steuerung des Schiebetürantriebs.

Die Anschlussplatine verfügt über definierte Anschlussklemmen und ermöglicht die Verbindung der Türsteuerung mit Impulsgebern, Sicherheitssensoren, Bewegungsmeldern und weiteren Peripheriegeräten. Sie eignet sich als Ersatz- und Servicekomponente für bestehende ES 410 / ES 420 Türanlagen.

Verwendungszweck

Die Anschlussplatine eignet sich als Ersatzteil für ES 410 und ES 420 Schiebetürantriebe und wird insbesondere im Rahmen von Wartungs-, Reparatur- und Instandhaltungsmaßnahmen bestehender automatischer Türanlagen eingesetzt.

Über die Anschlussplatine können verschiedene externe Komponenten und Steuerfunktionen des ES 400 Systems angebunden werden.

Typische Einsatzbereiche sind:

• Krankenhäuser und Kliniken
• Operations- und Funktionsbereiche
• Untersuchungs- und Behandlungsräume
• Labor- und Forschungsbereiche
• medizinische Einrichtungen
• Pflege- und Gesundheitseinrichtungen
• öffentliche und gewerbliche Gebäude
• bestehende automatische Schiebetüranlagen mit ES 410 / ES 420 Antriebstechnik


Anschlussmöglichkeiten und Funktionen

Die Anschlussplatine stellt innerhalb des ES 410 / ES 420 Systems verschiedene Ein- und Ausgänge für externe Komponenten zur Verfügung. Dazu gehören unter anderem Anschlüsse für:

• DAUERAUF
• TEIL-AUF
• VOLL-AUF
• Lichtschranken und Sicherheitssensoren
• Bewegungsmelder innen und außen
• Treibriegelkontakt
• Sondereingang
• Schleusensteuerung
• Rückmeldung „Tür geschlossen“
• 24-V-DC-Versorgung für angeschlossene Komponenten

Über die Anschlussklemmen X1 und X2 werden die entsprechenden externen Signalgeber und Systemkomponenten mit der Steuerung verbunden.

Die Anschlussplatine bildet damit eine wichtige Schnittstelle zwischen der ES 410 / ES 420 Steuerung und der angeschlossenen Türperipherie.


Produktinformationen

Produkt: Anschlussplatine
System: ES 400
Kompatibilität: ES 410 / ES 420

Einsatz: Ersatzteil / Servicekomponente für automatische Schiebetürantriebe

Hinweis: Vor der Bestellung sollte die Kompatibilität mit der vorhandenen Antriebsausführung und Steuerung geprüft werden. Der Einbau und elektrische Anschluss sollten durch entsprechend qualifiziertes Fachpersonal erfolgen.

Teilenummer: ANT00347
